Băng tải từ nam châm điện hay còn gọi là máy tách sắt tự động bằng điện, là loại nam châm được sử dụng lọc sắt hoàn toàn tự động bằng điện và là một trong những ứng dụng cho công nghiệp nặng để sản xuất và khai thác nguyên liệu trong phạm vi lớn.
Băng tải từ nam châm điện cũng có kết cấu gần tương tự như băng tải từ nam châm vĩnh cửu. Nhưng khác nhau về nguồn nam châm vì loại này được sử dụng nam châm điện để lọc. Với năng lượng từ trường từ nam châm điện, chắc chắn loại này sẽ lọc sắt tối ưu và phù hợp với các nhu cầu lọc cao hơn rất nhiều với nam châm vĩnh cửu.
Băng tải từ nam châm điện có mã quốc tế là RCDD, được ANT phân phối tại thị trường Việt Nam với mọi kích thước và nhu cầu mà khách hàng cần.
Chúng có khả năng tự làm mát và tự thải các kim loại thu được. Đây là thiết bị dùng để tự động loại bỏ tạp chất sắt từ các vật liệu không từ tính như bột hoặc khối. Thiết bị này được đúc bằng nhựa resin điện và có cấu trúc kín hoàn toàn, giúp tự làm mát. Nó có những ưu điểm như lực hút lớn, chống bụi, chống mưa, chống ăn mòn và tự động điều chỉnh băng tải.
Máy tách này còn được trang bị cơ chế tự động thải sắt, có thể hút sắt trong quá trình làm việc và tự động loại bỏ các vật liệu sắt khỏi hệ thống. Máy này dễ dàng thích ứng và hoạt động tốt với nhiều môi trường khác nhau, làm việc ổn định, có độ bền cao và dễ dàng để sử dụng.
Các tính năng mạnh mẽ mà băng tải từ nam châm điện mang lại
- Tự Làm Sạch: Hệ thống này tự động loại bỏ các tạp chất sắt trong quá trình vận hành, giảm thiểu sự can thiệp của con người. Các tạp chất sắt sẽ được loại bỏ ra bởi cơ chế tự động thải sắt. Vì nguồn là nam châm điện, nên chỉ cần một nút ấn, bạn có thể làm sạch hoàn toàn các loại sắt bám vào bên trong nguồn nam châm, sẽ không gây vướng vúi và bị mắc lại khi băng tải chạy.
- Tự Làm Mát & Được Bịt Kín Hoàn Toàn: Máy có cấu trúc tự làm mát và được đúc bằng nhựa resin điện, đảm bảo độ bền và bảo vệ chống lại sự tích tụ nhiệt. Thiết kế kín hoàn toàn cũng ngăn chặn bụi và độ ẩm xâm nhập. Đồng thời, với thiết kế này thì nam châm có thể dùng ở ngoài trời, nắng mưa hay nhiệt độ cao đều được vì chũng đã được làm kín ổn định hoàn toàn.
- Lực từ mạnh: Lực từ bề mặt có thể đo lên được đến 12.000Gauss. Với một trường từ mạnh, máy tách này cung cấp lực hút từ mạnh mẽ, đảm bảo hiệu quả loại bỏ tạp chất sắt. Đường sức từ của nam châm vươn ra rất xa lên đến 700mm, ại vị trí 700mm có thể đo được từ trường lên đến 700-1000Gauss.
- Kháng Ăn Mòn và Chịu Thời Tiết: Như ở trên đã nói về thiết kế bịt kín hoàn toàn. Thiết bị được thiết kế để chịu được các môi trường khắc nghiệt, bao gồm cả việc tiếp xúc với mưa và bụi, làm cho nó thích hợp sử dụng ngoài trời hoặc trong các môi trường công nghiệp.
- Điều Chỉnh Băng Tự Động: Tính năng này giúp đảm bảo quá trình vận hành liên tục và trơn tru của máy tách bằng cách ngăn ngừa sự lệch băng tải. Trong thiết kế khung sẽ có tăng đơ căng chỉnh qua lại được, từ đó giúp cho băng tải lọc luôn ở trạng thái căng cứng và hắt được vật sắt từ ra xa nhất có thể.
- Điều khiển từ xa và điều khiển tại chỗ: Máy có thể được điều khiển từ xa hoặc điều khiển trực tiếp tại chỗ, giúp người sử dụng dễ dàng kiểm soát và vận hành. Với tủ điện điều khiển có nút nhấn, mọi chế độ vận hành đều tự động và tại chỗ.
- Loại bỏ vật liệu sắt có trọng lượng từ 0.1 đến 50 kg: Máy tách sắt RCDD có thể loại bỏ các vật liệu sắt có trọng lượng từ 0.1 đến 50 kg, giúp cải thiện chất lượng vật liệu và bảo vệ các thiết bị khác khỏi hư hỏng do tạp chất sắt. Lực hút siêu mạnh của nam châm điện sẽ là một trong những lợi thế để hút sắt lớn và tạp chất nặng.

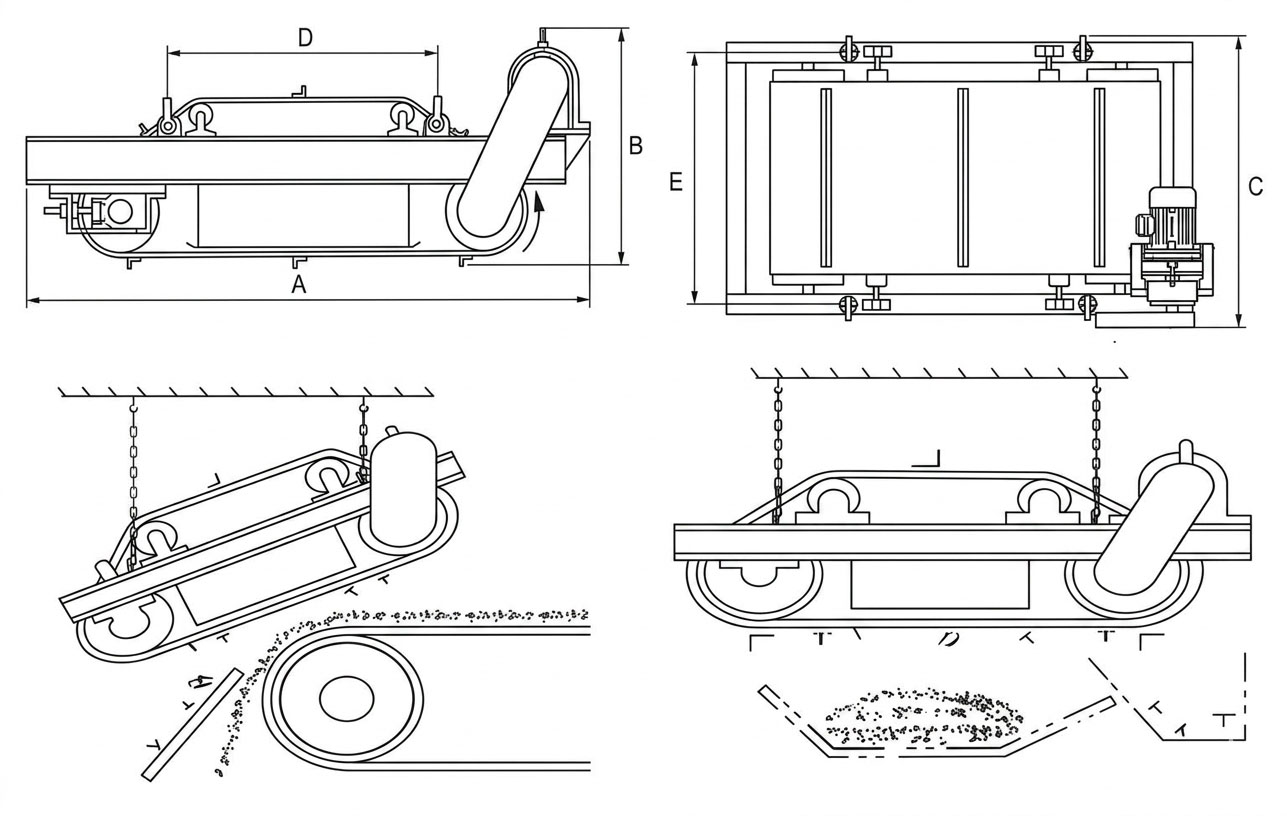

Thông số kỹ thuật và bản vẽ chi tiết của các model băng tải từ ANT-RCDD
| MODEL | CHIỀU RỘNG BĂNG TẢI THÍCH HỢP (mm) |
CHIỀU CAO TREO h (mm) |
ĐỘ DÀY VẬT LIỆU ≤ mm |
CÔNG SUẤT KÍCH TỪ ≤ kW |
CƯỜNG ĐỘ TỪ TRƯỜNG ≥ mT |
CÔNG SUẤT DẪN ĐỘNG ≤ kW |
TỐC ĐỘ BĂNG TẢI THÍCH HỢP ≤ m/s |
TRỌNG LƯỢNG (kg) |
KÍCH THƯỚC TỔNG THỂ (mm) | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| A | B | C | D | E | |||||||||
| RCDD-5 | 500 | 150 | 100 | 1.2 | 60 | 1.5 | 4.5 | 950 | 2020 | 1040 | 775 | 800 | 1000 |
| RCDD-6 | 600/650 | 180 | 120 | 2.0 | 60 | 1.5 | 1380 | 2140 | 1100 | 800 | 900 | 1100 | |
| RCDD-6.5 | 650 | 200 | 150 | 3.0 | 70 | 2.2 | 1490 | 2275 | 1190 | 820 | 990 | 1250 | |
| RCDD-8 | 800 | 250 | 200 | 4.0 | 70 | 2.2 | 1770 | 2540 | 1480 | 865 | 1000 | 1350 | |
| RCDD-10 | 1000 | 300 | 250 | 6.0 | 70 | 3.0 | 2380 | 2750 | 1635 | 940 | 1250 | 1400 | |
| RCDD-12 | 1200 | 350 | 300 | 8.0 | 70 | 3.0 | 3170 | 3000 | 1800 | 1010 | 1500 | 1700 | |
| RCDD-14 | 1400 | 400 | 350 | 10.0 | 71 | 4.0 | 4800 | 3500 | 2050 | 1050 | 1850 | 2000 | |
| RCDD-16 | 1600 | 450 | 400 | 14.0 | 71 | 4.0 | 6300 | 3900 | 2450 | 1180 | 2200 | 2350 | |
| RCDD-18 | 1800 | 500 | 450 | 20.0 | 73 | 5.5 | 7800 | 4400 | 2850 | 1290 | 2500 | 2800 | |

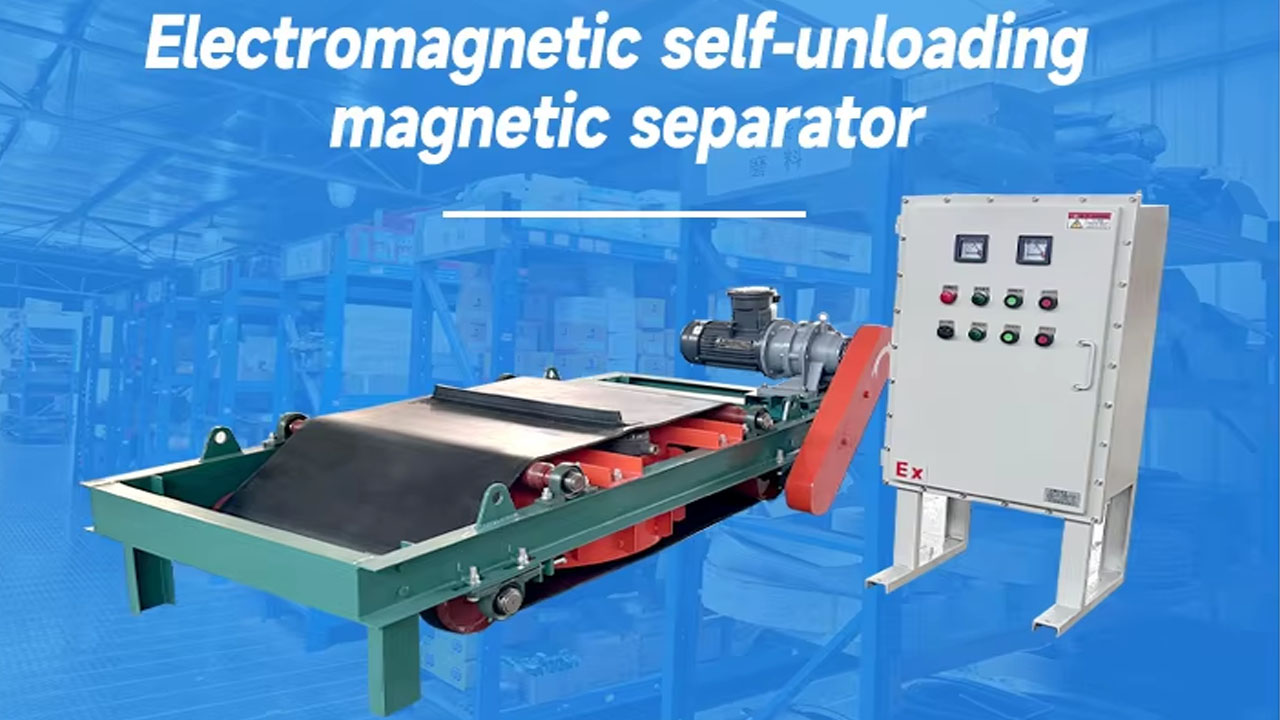

Video giới thiệu về băng tải từ nam châm điện của ANT

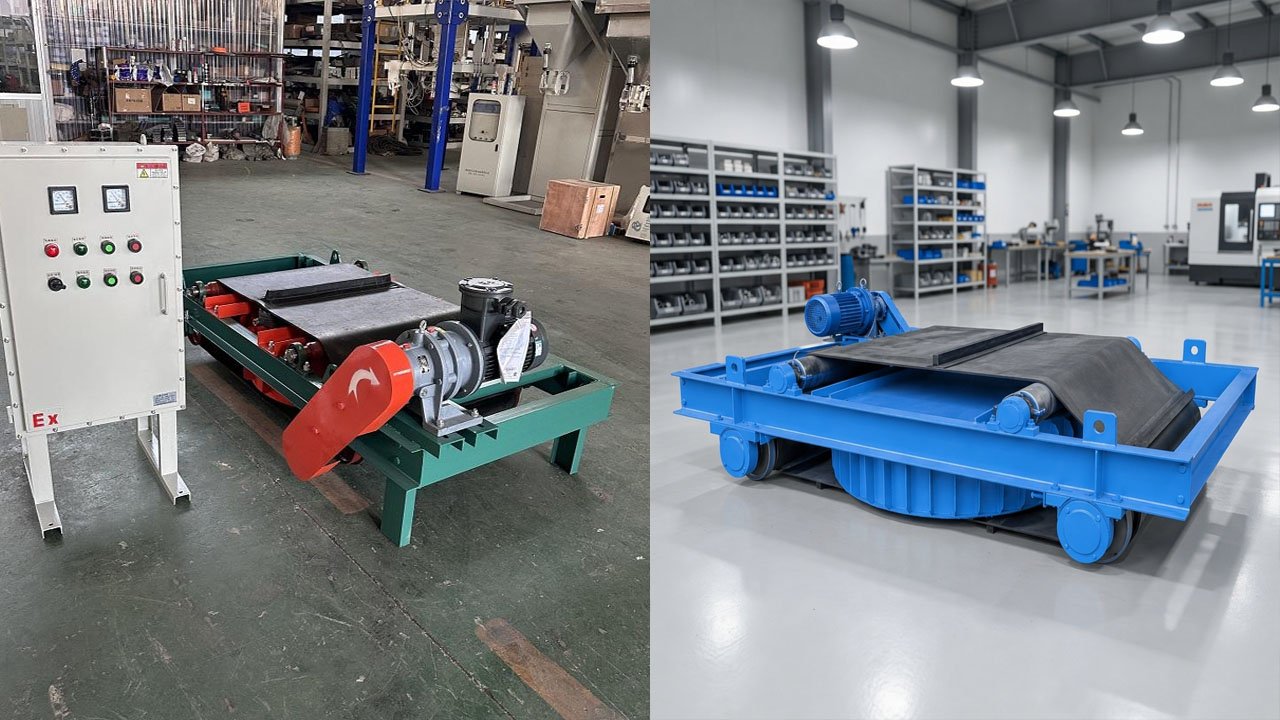

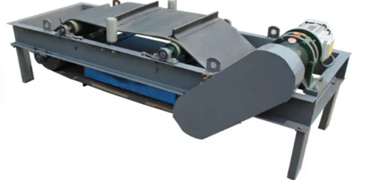

Dưới đây là các sản phẩm chi tiết của ANT cung cấp về băng tải từ lọc sắt nam châm điện, Quý khách hàng có thể xem kỹ hơn các model mình cần.
Băng tải từ nam châm điện
Băng tải từ nam châm điện
Băng tải từ nam châm điện
Băng tải từ nam châm điện
Băng tải từ nam châm điện
Băng tải từ nam châm điện
Băng tải từ nam châm điện
Băng tải từ nam châm điện
Băng tải từ nam châm điện
Băng tải từ nam châm điện

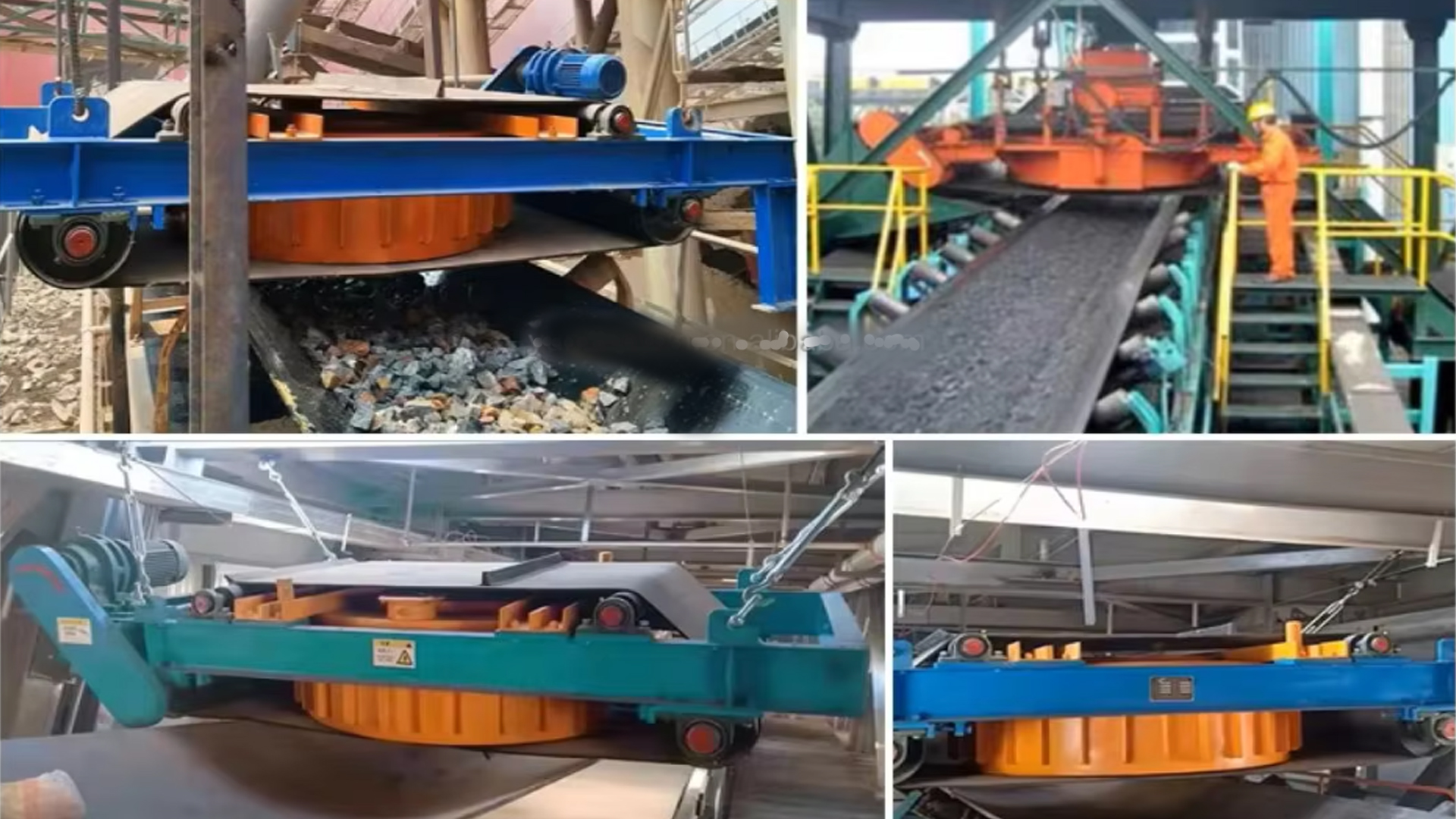

Ứng dụng của băng tải từ nam châm điện trong nhà máy của bạn
- Chuyên lọc và tách sắt cho các nhà máy rác và xử lý rác tập trung
- Phân loại sắt và các loại nhiễm từ cho nhà máy phế liệu
- Lọc sắt trong đất, đá, các nhà máy chuyên nghiền đá hoặc khai thác đất đá để làm đường cao tốc, dự án lớn cần xử lý nhiều và tập trung
- Sử dụng trong các nhà máy sản xuất bê tông, xi măng để lọc sắt khỏi cát và các loại đá dăm vào bồn trộn bê tông
- Tách sắt ra khỏi đá khi đưa vào băng tải chuẩn bị nghiền
- Dùng trong các nhà máy sản xuất ván ép, nhà máy chuyên xay xác gỗ để băm vụ và nghiền các loại gỗ
- Lọc tách sắt trong nhựa hoặc nhựa tái chế, nhà máy sản xuất hạt nhựa
- Lọc sắt trong nhà máy nông sản, dây chuyền vận chuyển sắn hoặc các loại khác để sản xuất ethanol
| Lĩnh vực ứng dụng | Vị trí lắp đặt tối ưu | Lợi ích vận hành thực tế |
|---|---|---|
| Nhà máy xử lý rác tập trung | Treo ngang hoặc dọc theo băng tải phân loại rác thô đầu vào. | Tự động hút tách vỏ lon, sắt thép phế liệu xen lẫn trong rác thải sinh hoạt để đưa đi tái chế. |
| Nhà máy phế liệu | Tại đầu xả của băng chuyền gom phế liệu tổng hợp. | Phân loại chính xác kim loại chứa sắt (ferrous) và các hợp kim nhiễm từ khỏi các tạp chất khác. |
| Khai thác đá & Cao tốc | Phía trên băng tải cấp liệu thô, trước khi vật liệu đi vào máy đập/nghiền đá. | Hút sạch mũi khoan gãy, đinh guốc, bu lông lớn, bảo vệ an toàn cho trục băm và hàm nghiền đá công suất lớn. |
| Trạm trộn bê tông & Xi măng | Ngay trước khi cát và đá dăm được đổ vào bồn trộn bê tông hoặc hệ thống nghiền xi măng. | Loại bỏ hoàn toàn mạt sắt, dây kẽm hàn, giúp chất lượng bê tông đồng nhất và không bị kết cấu lỗi. |
| Tách sắt trước khi nghiền đá | Đặt tại vị trí chuyển tiếp trên băng chuyền chuẩn bị đưa đá vào máy nghiền hạt mịn. | Loại bỏ các dị vật kim loại cứng bị lẫn trong đá, ngăn chặn tối đa sự cố mẻ rulô hoặc kẹt buồng nghiền. |
| Sản xuất ván ép & Băm gỗ | Trên băng tải vận chuyển dăm gỗ, vỏ cây hoặc gỗ vụn trước khi băm vụn. | Khử sạch đinh đóng cố định cũ, mảnh xích gãy bám trong thân gỗ trước khi đưa vào máy xé dăm, tránh mẻ dao cắt. |
| Sản xuất nhựa & Tái chế | Lắp đặt tại phễu cấp liệu hoặc băng tải băm nhỏ hạt nhựa tái chế. | Giữ lại các hạt sắt siêu nhỏ, bảo vệ trục vít của máy đùn nhựa không bị trầy xước hoặc tắc nghẽn khuôn. |
| Nông sản & Sản xuất Ethanol | Trên dây chuyền vận chuyển sắn (khoai mì) khô hoặc các loại ngũ cốc thô. | Tách sạch mảnh dao băm, dây thép gai lẫn trong nông sản rời, bảo vệ hệ thống lên men, xay sát và chưng cất. |
| Khai thác khoáng sản | Trên hệ thống băng chuyền vận chuyển quặng thô (sắt, đồng, nhôm, apatit). | Làm giàu hàm lượng quặng bằng cách tách quặng sắt từ hoặc loại bỏ tạp chất sắt từ có hại ra khỏi quặng màu trước khi làm giàu. |
So sánh băng tải từ nam châm điện ANT-RCDD và nam châm vĩnh cửu ANT-RCYD
| Tiêu chí | Băng tải từ nam châm điện ANT-RCDD | Băng tải từ nam châm vĩnh cửu ANT-RCYD |
|---|---|---|
| Ưu điểm |
|
|
| Nhược điểm |
|
|
Từ bảng so sánh trên, quý khách có thể thấy rõ ưu và nhược điểm của từng loại băng tải từ do ANT cung cấp, từ đó đưa ra lựa chọn đầu tư phù hợp nhất cho dây chuyền sản xuất ban đầu. Mọi sự đầu tư đúng đắn đều mang lại hiệu quả vượt trội. Để hoàn toàn yên tâm, hãy liên hệ ngay với chúng tôi để được tư vấn giải pháp tối ưu nhất. Ngoài ra, quý khách cũng có thể tham khảo thêm dòng Băng tải từ vĩnh cửu RCYD của ANT ngay bên cạnh.
Nguyên Lý Hoạt Động Và Hướng Dẫn Lắp Đặt Băng Tải Từ Nam Châm Điện
Hệ thống băng tải từ nam châm điện do ANT cung cấp là giải pháp lọc tách sắt tối ưu cho các dây chuyền sản xuất quy mô lớn. Để thiết bị vận hành bền bỉ và đạt hiệu suất khử từ cao nhất, quý khách hàng cần nắm rõ kết cấu trọn bộ, quy trình lắp đặt chuẩn kỹ thuật và nguyên lý hoạt động của hệ thống dưới đây.
Kết Cấu Trọn Bộ Thiết Bị Khi Bàn Giao
Khi đặt hàng băng tải từ nam châm điện tại ANT, quý khách sẽ nhận được một hệ thống nguyên mẫu đồng bộ bao gồm:
- Hệ thống lõi từ tính: Khối nam châm điện lọc sắt hiệu suất cao được tích hợp khung treo chịu lực chắc chắn.
- Hệ thống băng tải hắt sắt: Bao gồm khung băng tải, rulo truyền động và động cơ motor giảm tốc chuyên dụng.
- Hệ thống điều khiển trung tâm: Gồm 2 tủ điện độc lập:
- Tủ điện kích từ: Điều khiển đóng ngắt, duy trì ổn định nguồn cấp cho khối nam châm điện.
- Tủ điện động cơ: Điều khiển vận hành, đóng ngắt motor giảm tốc để kéo băng tải hắt mạt sắt ra ngoài.
Hướng Dẫn Các Bước Lắp Đặt Chuẩn Kỹ Thuật
Trước khi tiến hành lắp đặt, kỹ thuật viên cần kiểm tra kỹ lưỡng toàn bộ thiết bị và đọc kỹ tài liệu hướng dẫn từ nhà sản xuất. Quá trình định vị băng tải từ lên hệ thống băng tải nguyên liệu cần tuân thủ 4 lưu ý cốt lõi sau:
- Tính toán tải trọng khung treo
Do khối lượng của hệ thống băng tải từ nam châm điện khá nặng, kết cấu khung dầm hoặc xà gồ treo phải được tính toán chịu tải dư biên độ an toàn. Tuyệt đối không để khung bị võng theo thời gian, tránh nguy cơ sập đổ hoặc cản trở hành trình chạy của băng tải liệu phía dưới.
- Định vị khoảng cách treo tiêu chuẩn (Suspension Height)
Mỗi model băng tải từ (RCDD-5, RCDD-6, RCDD-8...) đều có một giới hạn chiều cao treo định mức riêng để đảm bảo lực hút xuyên thấu qua lớp vật liệu tốt nhất (quý khách có thể tra cứu chi tiết tại Bảng thông số kỹ thuật của ANT). Việc treo quá cao sẽ làm suy giảm lực hút mạt sắt, trong khi treo quá thấp dễ gây kẹt liệu.
- Căng chỉnh dây băng tải từ
Cần căng chỉnh độ chùng của dây băng tải bao quanh nam châm điện vừa vặn, cân bằng. Đảm bảo khi vận hành, dây băng không bị sàn, lệch hoặc va chạm vào bề mặt khối nam châm điện cũng như các cạnh sắt xi của khung bảo vệ.
Nguyên Lý Hoạt Động Của Hệ Thống
Sau khi hoàn tất lắp đặt và kiểm tra toàn bộ mạch điện, hệ thống được đưa vào vận hành theo quy trình tự động liên tục:
- Kích hoạt hệ thống: Tiến hành đóng cấp nguồn điện tại tủ điều khiển. Lúc này, khối nam châm điện lập tức sinh ra trường từ tính cực mạnh hướng xuống bề mặt dòng nguyên liệu, đồng thời motor giảm tốc khởi động kéo băng tải hắt sắt chuyển động quay vòng tròn.
- Quá trình hút tách: Dây băng tải của nam châm được thiết kế chạy vuông góc hoặc đồng trục phía trên băng tải liệu. Khi dòng vật liệu di chuyển qua vùng từ trường, tất cả các tạp chất sắt, thép, mạt từ tính sẽ bị lực từ nấc mạnh, hút dính chặt lên bề mặt băng tải hắt sắt.
- Quá trình xả sắt tự động: Lực kéo của motor sẽ đưa các tạp chất sắt này dịch chuyển ra khỏi phạm vi vùng từ trường của nam châm. Tại điểm cuối của hành trình quay, mạt sắt không còn chịu lực hút của từ trường sẽ tự động rơi và bắn văng xa ra ngoài vào máng thu hồi riêng biệt.
Hệ thống băng tải từ nam châm điện ANT có khả năng vận hành liên tục 24/7, giúp bảo vệ tối đa các máy móc nghiền sàng phía sau và mang lại chất lượng thành phẩm tinh khiết nhất cho doanh nghiệp của bạn.

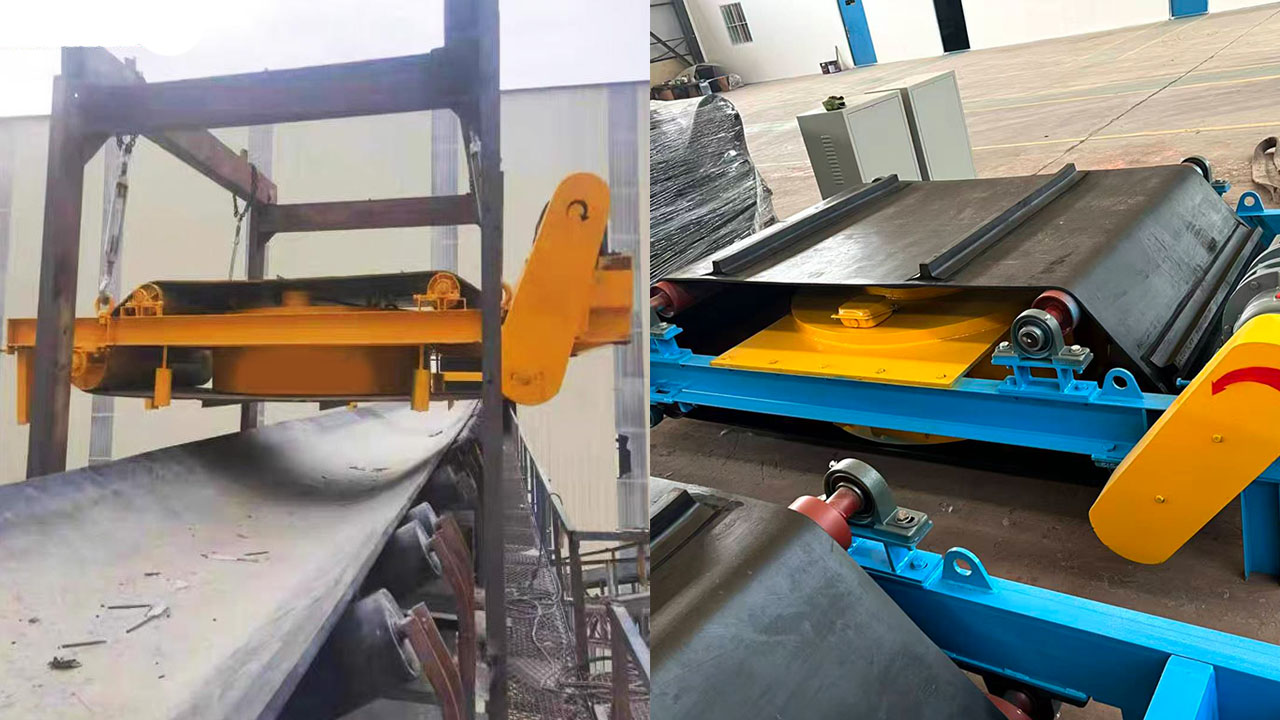

Nguyên bộ băng tải từ nam châm khi ANT bàn giao cho khách hàng của mình
Mọi nhu cầu về băng tải từ nam châm điện, cũng như các loại nam châm lọc sắt tại Việt Nam, hãy gọi ngay cho ANT chúng tôi theo số Hotline để được tư vấn cũng như báo giá, lắp đặt hệ thống lọc sắt cho nhà máy của bạn.
