Trống Từ Lọc Sắt – Cấu Tạo, Nguyên Lý Hoạt Động Và Ứng Dụng

Với khả năng tách sắt liên tục, không cần dừng dây chuyền để loại bỏ tạp chất trong quá trình vận hành bình thường, trống từ giúp nâng cao chất lượng nguyên liệu, hạn chế nguy cơ hư hỏng thiết bị và hỗ trợ tối ưu hiệu quả sản xuất.

Trống từ là gì?

Trống từ, còn gọi là tang trống từ hoặc trống nam châm, là thiết bị tách sắt có cấu tạo hình trụ, bên trong bố trí hệ thống nam châm tạo từ trường để thu hút các thành phần có tính từ trong nguyên liệu.

Đối với trống từ vĩnh cửu dạng khô, hệ thống nam châm thường được lắp cố định bên trong, trong khi lớp vỏ tang trống bên ngoài quay liên tục.

Khi nguyên liệu đi qua bề mặt tang trống, các hạt sắt và vật liệu có tính từ bị hút giữ trên bề mặt. Phần nguyên liệu không có tính từ tiếp tục di chuyển theo quỹ đạo tự nhiên và được thu gom tại cửa xả sản phẩm.

Những tạp chất sắt được giữ trên bề mặt tang trống sẽ được vận chuyển đến vị trí nằm ngoài vùng từ trường, sau đó tự động rơi xuống cửa xả sắt riêng biệt.

Nhờ nguyên lý này, trống từ có thể thực hiện quá trình tách sắt liên tục, phù hợp với các dây chuyền xử lý nguyên liệu dạng hạt, bột, cát, đá nghiền và vật liệu rời.

Cấu tạo của trống từ lọc sắt

Trống từ công nghiệp thường bao gồm những bộ phận chính sau:

Hệ thống nam châm bên trong

Hệ thống nam châm là bộ phận tạo ra từ trường để thu hút các thành phần có tính từ trong nguyên liệu.

Tùy theo yêu cầu sử dụng, trống từ có thể sử dụng nam châm Ferrite hoặc Neodymium.

• Nam châm Ferrite: Phù hợp với nhiều ứng dụng tách sắt thông thường, có khả năng chống ăn mòn tốt và chi phí vật liệu tương đối thấp.

• Nam châm Neodymium: Có khả năng tạo từ trường mạnh trong kết cấu nhỏ gọn, phù hợp với các ứng dụng yêu cầu thu giữ những hạt sắt nhỏ hoặc tạp chất có tính từ khó thu hồi hơn.

Việc lựa chọn loại nam châm cần dựa trên kích thước tạp chất, khoảng cách làm việc, nhiệt độ và yêu cầu phân tách.

Vỏ tang trống

Vỏ tang trống là bộ phận hình trụ bao bọc hệ thống nam châm bên trong.

Vỏ thường được chế tạo từ vật liệu không có tính từ đáng kể, chẳng hạn như inox austenitic phù hợp, giúp từ trường có thể tác động lên nguyên liệu bên ngoài.

Trong quá trình vận hành, vỏ tang trống quay liên tục để vận chuyển những hạt sắt được thu giữ đến khu vực xả.

Trục và hệ thống ổ đỡ

Trục và ổ đỡ giúp cố định cụm nam châm, đồng thời hỗ trợ chuyển động quay của lớp vỏ tang trống.

Kết cấu trục và ổ đỡ cần đáp ứng tải trọng, tốc độ quay và điều kiện làm việc của thiết bị.

Động cơ và bộ truyền động

Động cơ cung cấp chuyển động quay cho vỏ tang trống thông qua bộ truyền động phù hợp.

Tùy cấu hình, thiết bị có thể sử dụng động cơ giảm tốc, truyền động xích hoặc các phương án truyền động cơ khí khác.

Vỏ bảo vệ và hệ thống cửa xả

Đối với trống từ có buồng bao che, hệ thống vỏ bảo vệ giúp dẫn hướng nguyên liệu, hạn chế phát tán bụi và bảo vệ các bộ phận chuyển động.

Phía dưới thiết bị thường được bố trí hai cửa xả riêng biệt:

• Cửa xả nguyên liệu sau lọc.

• Cửa xả tạp chất sắt có tính từ.

Một số thiết bị còn có vách phân chia điều chỉnh được để tối ưu vị trí thu hồi vật liệu.

Nguyên lý hoạt động của trống từ lọc sắt

Trống từ hoạt động dựa trên sự kết hợp giữa lực hút từ, chuyển động quay của vỏ tang trống, trọng lực và quán tính của vật liệu.

Quá trình tách sắt được thực hiện liên tục qua 5 giai đoạn.

Bước 1: Cấp nguyên liệu vào trống từ

Nguyên liệu dạng khô như bột, hạt, cát, quặng nghiền hoặc vật liệu rời được đưa đến khu vực tang trống thông qua phễu cấp liệu, băng tải hoặc máng rung.

Dòng nguyên liệu cần được phân bố tương đối đồng đều trên chiều rộng làm việc của trống từ.

Việc kiểm soát lưu lượng và độ dày lớp nguyên liệu giúp các tạp chất sắt có cơ hội tiếp xúc với vùng từ trường, hạn chế hiện tượng các hạt sắt bị che khuất bên trong lớp vật liệu quá dày.

Bước 2: Tạp chất sắt tiếp xúc với vùng từ trường

Khi nguyên liệu đi qua bề mặt tang trống, hệ thống nam châm cố định bên trong tạo ra lực hút tác động lên các thành phần có tính từ.

Những hạt sắt, vụn thép và tạp chất có tính từ sẽ bị hút về phía bề mặt vỏ tang trống.

Trong khi đó, những thành phần không có tính từ đáng kể không bị giữ lại và tiếp tục di chuyển theo tác động của trọng lực và quán tính.

Bước 3: Phân tách sắt khỏi dòng nguyên liệu

Trong quá trình tang trống quay, các hạt sắt được giữ trên bề mặt vỏ tang nhờ lực từ.

Chuyển động quay đưa những hạt này di chuyển theo bề mặt tang trống, vượt qua vị trí mà phần nguyên liệu không có tính từ đã rời khỏi tang.

Sự khác biệt về quỹ đạo chuyển động giúp phân chia dòng vật liệu thành hai phần riêng biệt.

Bước 4: Thu hồi nguyên liệu sau lọc

Những hạt nguyên liệu không bị giữ bởi từ trường sẽ rời khỏi bề mặt tang trống và rơi xuống cửa xả sản phẩm.

Dòng nguyên liệu này đã được giảm bớt tạp chất sắt có tính từ và có thể tiếp tục được đưa đến công đoạn nghiền, trộn, đóng gói hoặc xử lý tiếp theo.

Mức độ sạch của nguyên liệu phụ thuộc vào tính chất vật liệu và hiệu quả phân tách thực tế.

Bước 5: Tự động xả tạp chất sắt

Các hạt sắt được giữ trên bề mặt tang trống tiếp tục di chuyển theo chiều quay của vỏ tang.

Khi đi đến khu vực nằm ngoài vùng tác động hiệu quả của hệ thống nam châm cố định, lực giữ từ suy giảm.

Dưới tác động của trọng lực và chuyển động quay, các hạt sắt tách khỏi bề mặt tang trống và rơi xuống cửa xả tạp chất riêng biệt.

Quá trình này diễn ra liên tục, giúp thiết bị tự động xả sắt mà không cần dừng máy để vệ sinh thủ công trong điều kiện vận hành bình thường.

Các model trống từ do ANT Việt Nam phân phối tại thị trường việt Nam

Ưu điểm của trống từ lọc sắt

Tự động phân tách và xả sắt

Trống từ có khả năng liên tục thu giữ và xả tạp chất sắt ra khỏi dòng nguyên liệu, phù hợp với các dây chuyền sản xuất cần vận hành ổn định.

Phù hợp với lưu lượng nguyên liệu lớn

Nhờ kết cấu tang trống quay và khả năng phân tách liên tục, thiết bị có thể được thiết kế để xử lý dòng nguyên liệu có lưu lượng lớn, tùy theo kích thước và cấu hình.

Hỗ trợ bảo vệ máy móc

Việc loại bỏ các mảnh sắt trước công đoạn nghiền, trộn hoặc chế biến giúp giảm nguy cơ hư hỏng do vật liệu kim loại có tính từ gây ra.

Dễ tích hợp vào dây chuyền

Trống từ có thể được lắp đặt tại cửa xả băng tải, hệ thống máng cấp liệu hoặc các vị trí chuyển tiếp nguyên liệu phù hợp.

Kết cấu phù hợp với môi trường công nghiệp

Thiết bị có thể được thiết kế với vật liệu vỏ, hệ thống truyền động và kết cấu bảo vệ phù hợp với điều kiện làm việc của từng dây chuyền.

Phân loại trống từ lọc sắt

Trống từ Ferrite

Trống từ Ferrite sử dụng hệ thống nam châm Ferrite bên trong để tạo từ trường.

Thiết bị phù hợp với nhiều ứng dụng thu hồi sắt thép có tính từ mạnh, đặc biệt khi cần cân đối giữa hiệu quả tách sắt và chi phí đầu tư.

Trống từ Neodymium

Trống từ Neodymium sử dụng hệ thống nam châm đất hiếm có khả năng tạo từ trường mạnh.

Dòng thiết bị này có thể phù hợp với những ứng dụng cần thu hồi các hạt sắt kích thước nhỏ hoặc yêu cầu từ trường cao hơn tại vùng làm việc.

Tuy nhiên, hiệu quả phân tách thực tế còn phụ thuộc vào thiết kế mạch từ, kích thước tang trống, tốc độ quay và đặc điểm nguyên liệu.

Trống từ có vỏ bảo vệ

Đây là dạng trống từ được tích hợp trong buồng bao che, có hệ thống cấp liệu và cửa xả riêng biệt.

Cấu hình này phù hợp với những dây chuyền cần kiểm soát dòng nguyên liệu và hạn chế bụi phát tán.

Trống từ không có vỏ bảo vệ

Thiết bị chỉ bao gồm cụm tang trống và các bộ phận cần thiết cho việc lắp đặt, vận hành.

Dòng trống từ này có thể được tích hợp trực tiếp vào hệ thống máy móc hoặc kết cấu cấp liệu hiện có.

Ứng dụng của trống từ trong công nghiệp

Ngành khai khoáng: Thu hồi các thành phần có tính từ hoặc giảm tạp chất sắt trong quặng nghiền và nguyên liệu khoáng.

Ngành vật liệu xây dựng: Hỗ trợ tách sắt khỏi cát, đá nghiền và các loại nguyên liệu rời.

Ngành tái chế: Phân loại và thu hồi sắt thép từ hỗn hợp vật liệu tái chế.

Ngành nhựa: Hỗ trợ loại bỏ tạp chất sắt trong nguyên liệu nhựa dạng hạt hoặc vật liệu tái chế phù hợp.

Ngành chế biến nguyên liệu: Kiểm soát tạp chất kim loại có tính từ trước khi nguyên liệu được đưa vào các công đoạn xử lý tiếp theo.

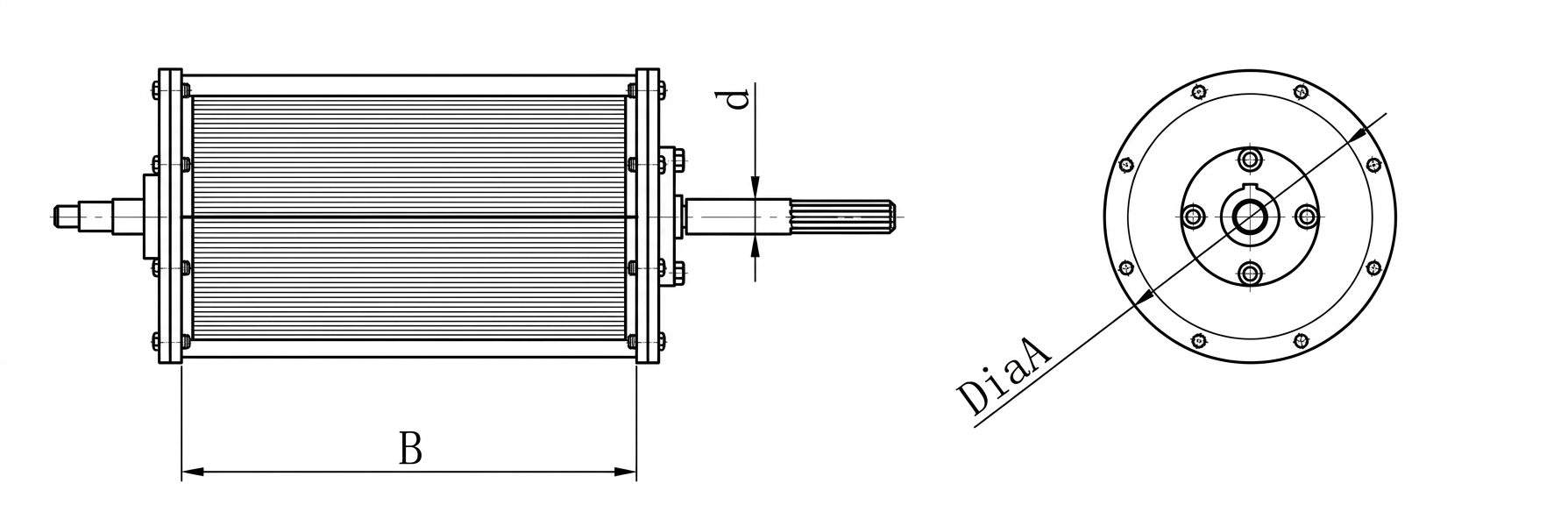

Thông số kỹ thuật của trống từ

Các thông số quan trọng khi lựa chọn trống từ bao gồm:

Các thông số trên mang tính định hướng. Giá trị cụ thể cần được xác định theo từng model và điều kiện vận hành.

Những yếu tố ảnh hưởng đến hiệu quả lọc sắt của trống từ

Cường độ và gradient từ trường

Từ trường cần đủ khả năng tác động lên tạp chất sắt tại khoảng cách làm việc thực tế. Không nên chỉ đánh giá thiết bị dựa trên giá trị Gauss tại một điểm đo.

Kích thước và tính chất tạp chất

Các mảnh sắt có kích thước, hình dạng và đặc tính từ khác nhau sẽ có khả năng được thu giữ khác nhau.

Độ dày lớp nguyên liệu

Lớp nguyên liệu quá dày có thể khiến các hạt sắt nằm xa bề mặt tang trống, làm giảm khả năng tiếp xúc với vùng từ trường.

Tốc độ quay tang trống

Tốc độ quay ảnh hưởng đến thời gian tiếp xúc và quỹ đạo di chuyển của các hạt vật liệu.

Độ ẩm và khả năng chảy của nguyên liệu

Nguyên liệu có độ ẩm cao hoặc dễ kết dính có thể làm giảm tính đồng đều của dòng cấp liệu và ảnh hưởng đến quá trình phân tách.

Vị trí vách phân chia

Vị trí vách phân chia giữa cửa xả sản phẩm và cửa xả sắt cần được điều chỉnh phù hợp để hạn chế tình trạng tạp chất lẫn vào sản phẩm hoặc nguyên liệu sạch bị cuốn theo dòng sắt.

So sánh trống từ và rulo nam châm

Mặc dù đều sử dụng hệ thống nam châm dạng hình trụ, trống từ và rulo nam châm có sự khác biệt về cấu tạo và phương thức tích hợp.

Cách phân biệt trên áp dụng cho trống từ khô và rulo nam châm kiểu puly đầu băng tải thông dụng.
