Các bộ phận khác nhau của nam châm điện

Nam Châm Điện Là Gì?

Nam châm điện là một loại nam châm đặc biệt, trong đó từ trường được tạo ra bởi dòng điện chạy qua. Điểm khác biệt cơ bản và cũng là ưu điểm nổi bật nhất của nam châm điện so với nam châm vĩnh cửu là: khi dòng điện ngừng chảy, từ trường và hiệu ứng từ tính mà nó tạo ra cũng lập tức biến mất. Điều này mang lại khả năng điều khiển từ tính một cách linh hoạt và chính xác. Cùng tìm hiểu về các bộ phận khác nhau của nam châm điện trong bài viết dưới đây.

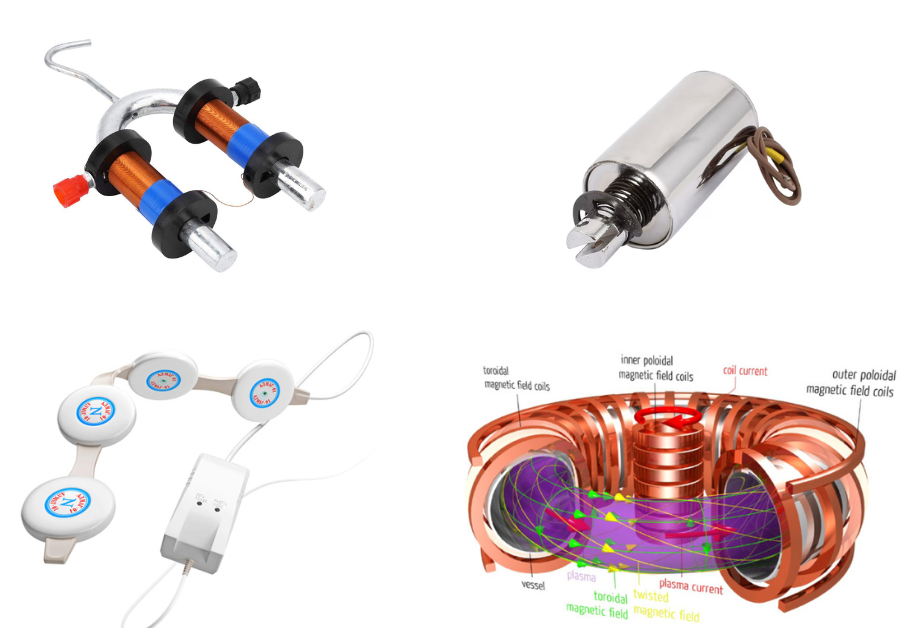

Có nhiều loại nam châm điện khác nhau tùy thuộc vào hướng dòng điện và cường độ từ tính mong muốn. Trong số đó, chúng ta có thể kể đến:

• Nam châm điện dòng điện tròn: Các cuộn dây được bố trí tạo thành hình tròn, tạo ra từ trường tập trung tại tâm.
• Nam châm điện một chiều: Sử dụng dòng điện một chiều để tạo ra từ trường ổn định, không đổi chiều.
• Nam châm điện hình chữ nhật: Các cuộn dây được quấn theo hình chữ nhật, thường được dùng trong các ứng dụng cần lực kẹp hoặc lực đẩy theo một hướng cụ thể.
• Nam châm điện truyền động: Được thiết kế để tạo ra chuyển động hoặc lực kéo, đẩy trong các thiết bị cơ khí.

Thiết kế đơn giản nhất của một nam châm điện là một đoạn dây dẫn được quấn thành hình cuộn. Một cuộn dây hình trụ với dây dẫn được quấn theo hình xoắn ốc thường được gọi là solenoid. Hai đầu của dây dẫn sẽ được nối với một nguồn điện.

Các Bộ Phận Cấu Tạo Của Nam Châm Điện

Mặc dù có nhiều biến thể và độ phức tạp khác nhau, nhưng một nam châm điện cơ bản luôn bao gồm ba thành phần chính yếu để tạo ra từ trường:

Cuộn Dây

Nam châm điện bắt đầu với cuộn dây. Dây dẫn được quấn quanh một lõi trung tâm, thường có hình dạng một ống dài hoặc một hình trụ.

• Chức năng: Cuộn dây là nơi dòng điện chạy qua, tạo ra từ trường ban đầu. Khi dòng điện đi qua dây dẫn, theo nguyên lý điện từ, nó sẽ tạo ra một từ trường xung quanh mỗi vòng dây. Khi các vòng dây được quấn sát nhau, từ trường của từng vòng sẽ cộng hưởng và hợp nhất, tạo ra một từ trường mạnh hơn đáng kể tập trung bên trong lòng cuộn dây. Đây là nguyên tắc cơ bản của một solenoid.
• Số vòng dây: Số lượng vòng quấn của dây ảnh hưởng trực tiếp đến cường độ từ trường tạo ra. Càng nhiều vòng quấn, từ trường tạo ra càng mạnh (đến một giới hạn thực tế). Điều này là do mỗi vòng dây đều đóng góp vào tổng từ trường.
• Vật liệu: Các nhà sản xuất nam châm điện thường sử dụng dây đồng tráng men mịn. Đồng là một vật liệu dẫn điện rất tốt, giúp giảm thiểu tổn thất năng lượng do điện trở. Lớp men cách điện bên ngoài giúp ngăn ngừa hiện tượng đoản mạch giữa các vòng dây, đảm bảo dòng điện chảy đúng hướng và tạo ra từ trường hiệu quả.

Lõi Sắt

Bản thân cuộn dây (solenoid) đã tạo ra một từ trường. Tuy nhiên, nếu chúng ta lấp đầy không gian bên trong cuộn dây bằng một lõi sắt, cường độ từ trường sẽ tăng lên gấp hàng nghìn lần.

• Chức năng: Lõi sắt đóng vai trò như một “chất dẫn từ” hiệu quả. Sắt và các vật liệu từ mềm khác có khả năng từ hóa rất cao. Điều này có nghĩa là khi chúng tiếp xúc với một từ trường bên ngoài (do cuộn dây tạo ra), các miền từ tính nhỏ bên trong vật liệu (mà bình thường có định hướng ngẫu nhiên và các từ trường nhỏ của chúng triệt tiêu lẫn nhau) sẽ tự động sắp xếp theo hướng của từ trường bên ngoài.
• Cơ chế tăng cường từ trường: Khi các miền từ tính trong lõi sắt được từ hóa và sắp xếp thẳng hàng, chúng sẽ tạo ra từ trường riêng của mình, cùng chiều và cộng hưởng với từ trường của cuộn dây. Kết quả là, từ trường tổng cộng của nam châm điện tăng lên đáng kể. Điều này giải thích tại sao một lõi sắt có thể làm tăng cường độ từ trường lên hàng nghìn lần so với một solenoid rỗng.
• Vật liệu: Thông thường, lõi được làm từ sắt non hoặc thép silic. Đây là những vật liệu từ mềm, có nghĩa là chúng dễ dàng bị từ hóa khi có dòng điện và cũng dễ dàng khử từ khi dòng điện ngắt. Điều này là rất quan trọng đối với nam châm điện, vì nó cho phép chúng ta bật/tắt từ tính một cách nhanh chóng và hiệu quả.

Nguồn Dòng Điện

Để vận hành nam châm điện, cần có một nguồn cung cấp dòng điện (có thể là dòng điện một chiều – DC hoặc dòng điện xoay chiều – AC).

• Chức năng: Nguồn điện cung cấp năng lượng cần thiết để dòng electron di chuyển qua cuộn dây. Chính sự chuyển động của các electron này mới tạo ra từ trường.
• Hoạt động: Khi dòng điện chạy qua cuộn dây của nam châm điện, nó sẽ tạo ra từ trường, và từ trường này sẽ từ hóa lõi sắt. Từ tính này tồn tại chừng nào dòng điện còn duy trì. Ngay khi nguồn điện bị ngắt hoặc dòng điện ngừng chảy, lõi sắt sẽ nhanh chóng bị khử từ, và từ trường của nam châm điện sẽ biến mất. Khả năng bật/tắt tức thì này là đặc tính then chốt làm nên sự ưu việt và đa năng của nam châm điện.
• Loại dòng điện:
  • Dòng điện một chiều (DC): Tạo ra từ trường ổn định với cực tính cố định. Thường được dùng trong các ứng dụng cần lực kẹp liên tục hoặc chuyển động một chiều.
  • Dòng điện xoay chiều (AC): Tạo ra từ trường thay đổi cực tính liên tục theo tần số của dòng điện. Loại này ít phổ biến hơn cho mục đích tạo nam châm điện liên tục, nhưng lại rất quan trọng trong các thiết bị như máy biến áp, máy phát điện xoay chiều, hoặc các ứng dụng cần từ trường thay đổi.

Mối Quan Hệ Giữa Các Bộ Phận Khác Nhau và Các Yếu Tố Ảnh Hưởng Đến Lực Từ

Ba bộ phận này tương tác chặt chẽ với nhau để tạo ra và điều khiển từ trường của nam châm điện. Lực từ của một nam châm điện không chỉ phụ thuộc vào sự có mặt của ba bộ phận này mà còn bị ảnh hưởng bởi một số yếu tố quan trọng khác:

1. Cường độ dòng điện (I): Đây là yếu tố quan trọng nhất. Cường độ từ trường tỉ lệ thuận với cường độ dòng điện chạy qua cuộn dây. Dòng điện càng lớn, nam châm điện càng mạnh.
2. Số vòng dây (N): Càng nhiều vòng dây được quấn quanh lõi, từ trường tạo ra càng mạnh. Điều này là do mỗi vòng dây đóng góp thêm vào tổng từ trường.
3. Chiều dài cuộn dây (L) / Mật độ vòng dây (n = N/L): Đối với một số vòng dây nhất định, việc quấn chúng càng chặt (tăng mật độ vòng dây) sẽ tạo ra từ trường tập trung và mạnh hơn.
4. Loại vật liệu lõi: Như đã nói, lõi sắt mềm có khả năng từ hóa cao, giúp tăng cường đáng kể từ trường. Các vật liệu khác nhau có độ từ thẩm khác nhau, ảnh hưởng đến hiệu quả tăng cường từ trường.
5. Kích thước và hình dạng lõi: Kích thước và hình dạng của lõi cũng ảnh hưởng đến đường đi của các đường sức từ và do đó ảnh hưởng đến cường độ và phân bố của từ trường.

Các Loại Nam Châm Điện Phức Tạp Hơn

Ngoài cấu tạo cơ bản, nam châm điện còn có thể được thiết kế phức tạp hơn để đáp ứng các yêu cầu đặc biệt:

• Nam châm điện hình móng ngựa: Cuộn dây được quấn quanh lõi sắt có hình chữ U. Thiết kế này giúp tập trung các đường sức từ vào một khe hở nhỏ giữa hai cực, tạo ra từ trường mạnh mẽ tại một điểm cụ thể, rất lý tưởng cho các ứng dụng nâng hạ hoặc kẹp chặt.
• Nam châm điện hình trụ: Lõi sắt có thể di chuyển vào ra bên trong cuộn dây. Khi dòng điện chạy qua, lõi sắt bị kéo vào, tạo ra một chuyển động tuyến tính. Đây là cơ chế hoạt động của solenoid valve (van điện từ) thường thấy trong các hệ thống tự động hóa.
• Nam châm điện siêu dẫn: Đây là loại nam châm điện tiên tiến nhất, sử dụng các vật liệu siêu dẫn được làm lạnh đến nhiệt độ cực thấp. Ở nhiệt độ này, các vật liệu siêu dẫn không có điện trở, cho phép dòng điện chảy qua chúng mà không bị mất năng lượng. Điều này giúp tạo ra từ trường cực mạnh (hàng chục Tesla) mà không tốn nhiều năng lượng sau khi đã khởi động. Chúng được sử dụng trong máy MRI, tàu đệm từ và các máy gia tốc hạt.
• Nam châm điện xung: Được thiết kế để tạo ra các xung từ trường cực mạnh trong thời gian rất ngắn. Thường được dùng trong nghiên cứu vật liệu hoặc các ứng dụng quân sự.

Tầm Quan Trọng Của Việc Hiểu Rõ Các Bộ Phận

Việc hiểu rõ từng bộ phận và cách chúng tương tác với nhau là rất quan trọng để thiết kế, sản xuất và ứng dụng nam châm điện một cách hiệu quả.

• Đối với kỹ sư: Giúp họ lựa chọn vật liệu phù hợp, tính toán số vòng dây, cường độ dòng điện để đạt được lực từ mong muốn cho một ứng dụng cụ thể.
• Đối với người dùng: Giúp họ hiểu được nguyên lý hoạt động của các thiết bị điện từ trong cuộc sống hàng ngày, từ đó sử dụng và bảo trì chúng đúng cách.
• Trong nghiên cứu và phát triển: Là nền tảng để tạo ra các loại nam châm điện mới với hiệu suất cao hơn, kích thước nhỏ gọn hơn hoặc khả năng kiểm soát tốt hơn.

Tóm lại, từ một cuộn dây đơn giản, một lõi sắt và một nguồn điện, nam châm điện đã mở ra một kỷ nguyên mới trong công nghệ, biến nhiều ý tưởng khoa học viễn tưởng thành hiện thực và tiếp tục là trụ cột cho sự phát triển của thế giới hiện đại.
