Thông số tiêu chuẩn của mặt bích

Trong bài viết này, chúng ta cùng tìm hiểu về các thông số tiêu chuẩn của mặt bích. Trước tiên mặt bích (flange) là một thành phần quan trọng trong các hệ thống đường ống, thiết bị áp lực và các công trình công nghiệp. Chúng được sử dụng để kết nối các đường ống, van, bơm và các thiết bị khác, tạo thành một hệ thống đường ống kín, dễ dàng tháo lắp và bảo trì. Để đảm bảo sự đồng bộ và an toàn trong quá trình sử dụng, các thông số của mặt bích cần phải tuân theo những tiêu chuẩn nhất định.

I. Thông số tiêu chuẩn của mặt bích phổ biến

Hiện nay, mặt bích được sản xuất theo các tiêu chuẩn quốc tế khác nhau, bao gồm:

• ASME/ANSI (Mỹ) – Ví dụ: ANSI class 150, class 300,...

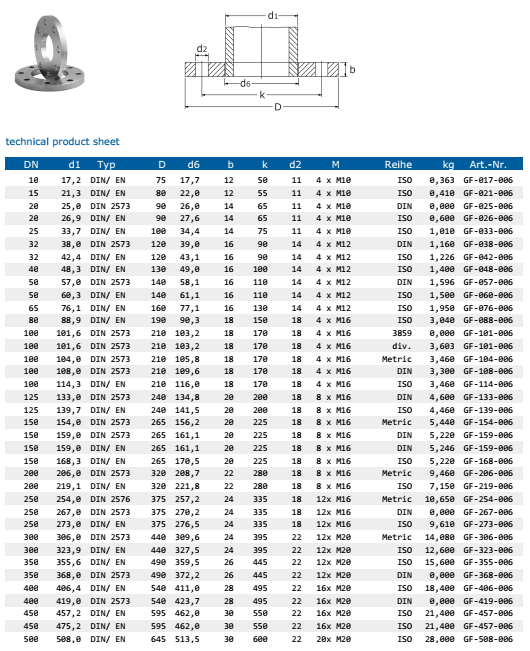

• DIN (Đức) – Ví dụ: DIN 2576, DIN 2633
• JIS (Nhật Bản) – Ví dụ: JIS B2220
• BS (Anh) – Ví dụ: BS 4504
• GOST (Nga) – Ví dụ: GOST 12820-80

II. Phân loại mặt bích

Mặt bích được phân thành nhiều loại khác nhau tùy theo cấu trúc và mục đích sử dụng:

1. Mặt bích hàn cổ

• Có phần cổ kéo dài, giúp phân bổ ứng suất (stress) đều hơn.
• Được sử dụng trong các hệ thống có áp suất và nhiệt độ cao.

2. Mặt bích trượt

• Dễ dàng lắp đặt nhờ việc trượt vào đường ống trước khi hàn.
• Phù hợp với các hệ thống áp suất thấp và trung bình.

3. Mặt bích hàn bọc đúc

• Đầu ống được đưa vào lỗ bích, sau đó hàn vòng ngoài.
• Thường sử dụng cho các hệ thống có đường kính nhỏ và áp suất cao.

4. Mặt bích ren

• Lắp đặt mà không cần hàn, nhờ vào các ren bên trong.
• Thích hợp cho các hệ thống áp suất thấp hoặc dễ tháo rời.

5. Mặt bích mù

• Dùng để bịt kín một đầu đường ống hoặc một thiết bị.
• Chịu được áp lực cao và thường được dùng để kiểm tra hệ thống.

III. Vật liệu của mặt bích

Mặt bích thường được chế tạo từ các loại vật liệu sau:

• Thép carbon – Độ bền cao, giá thành rẻ, dễ gia công.
• Thép không gỉ – Chống ăn mòn tốt, thích hợp cho môi trường hóa chất.
• Hợp kim nhôm – Nhẹ, chống ăn mòn tốt, phù hợp với môi trường nước biển.
• Đồng thau – Chống ăn mòn tốt, thường dùng cho các hệ thống nước và dầu.

IV. Chi tiết về các tiêu chuẩn

1. Tiêu chuẩn JIS

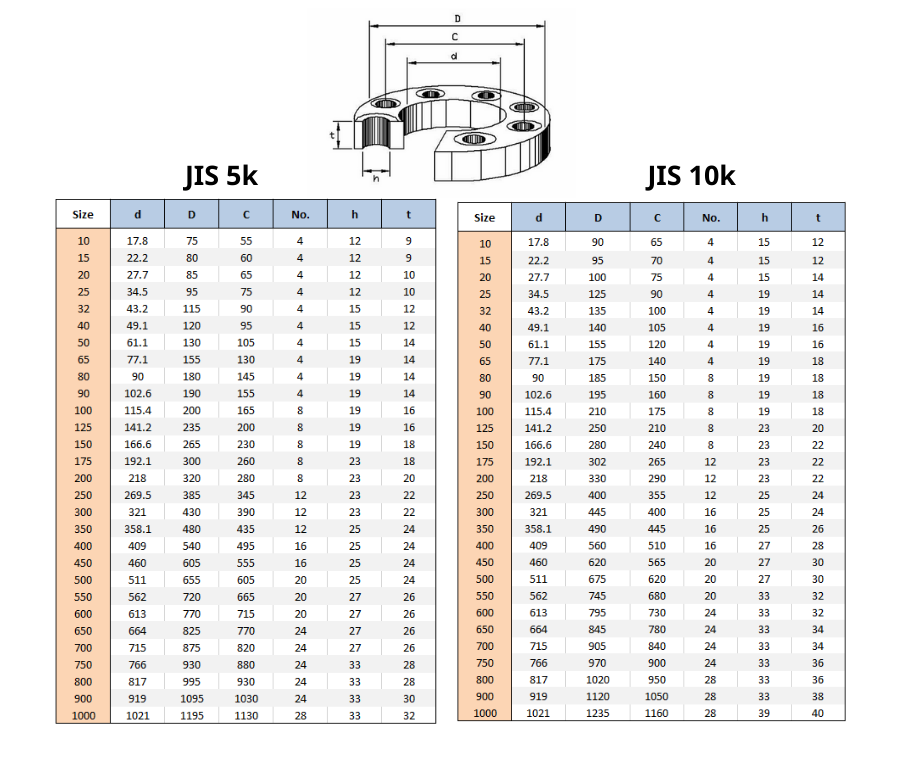

Tiêu chuẩn JIS là chữ viết tắt của Japan Industrial Standard – Tiêu chuẩn công nghiệp Nhật Bản. Đây là bộ các tiêu chuẩn và hướng dẫn cụ thể được dùng trong các hoạt động công nghiệp Nhật Bản. Tiêu chuẩn mặt bích JIS được chia nhiều loại: JIS 5K, tiêu chuẩn mặt bích JIS 10K, JIS 16K, JIS 20K,…

Hiện nay, chuẩn JIS không chỉ dùng tại Nhật mà còn nhận được nhiều đánh giá cao từ các chuyên gia và được công nhận dùng trên toàn thế giới với những thiết bị chất lượng nhất.

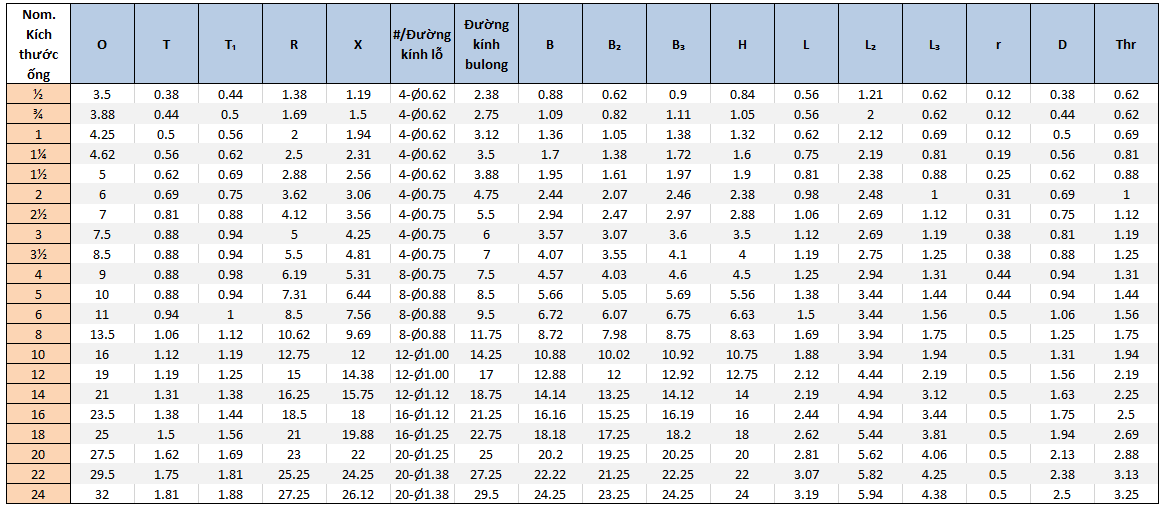

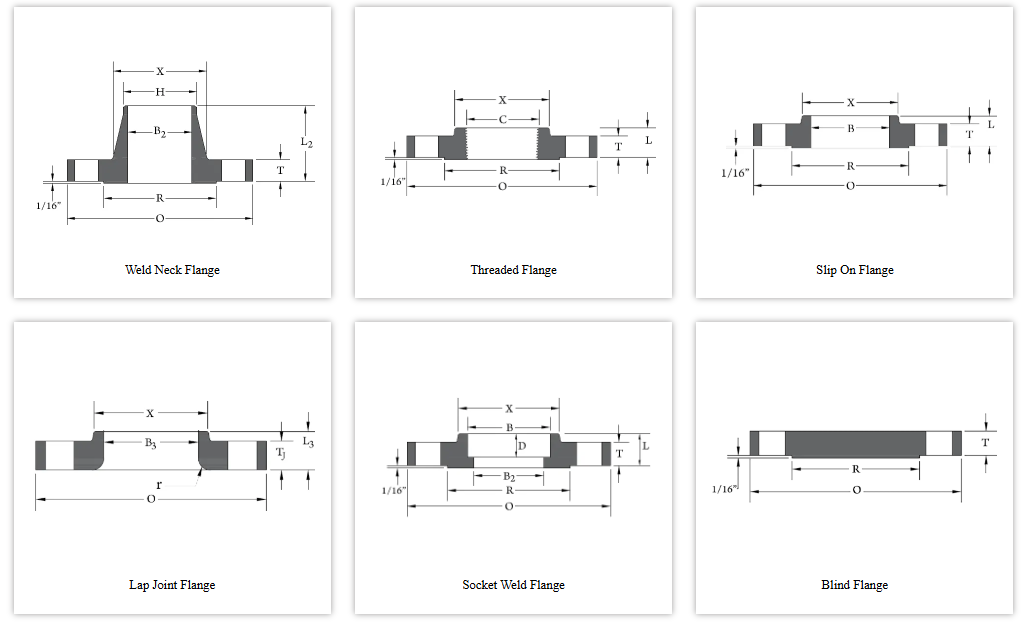

2. Tiêu chuẩn mặt bích ANSI class 150, 300,…

Tiêu chuẩn mặt bích ANSI (American National Standards Institute) – Viện Tiêu chuẩn Quốc gia Hoa Kỳ là một trong những tiêu chuẩn công nghiệp được sử dụng phổ biến hiện nay, đặc biệt trong lĩnh vực sản xuất mặt bích.

Tiêu chuẩn mặt bích ANSI được thiết lập nhằm mục đích quản lý và điều phối các hệ thống quy ước một cách thống nhất và hợp lý. Các dòng mặt bích (flange) được sản xuất theo nhiều cấp áp lực khác nhau, bao gồm: ANSI Class 150, ANSI Class 300, ANSI Class 600, ANSI Class 900,... Tương ứng với mỗi cấp áp lực này là các mức áp suất cụ thể như PN10 – PN200.

Mặt bích theo tiêu chuẩn ANSI có sự đa dạng về chất liệu sản xuất, bao gồm: thép, inox, nhựa, gang,… đáp ứng được nhiều yêu cầu kỹ thuật và môi trường làm việc khác nhau.

3. Tiêu chuẩn mặt bích DIN

Tiêu chuẩn DIN (Deutsches Institut für Normung) là bộ tiêu chuẩn công nghiệp của Đức, được ban hành bởi Viện Tiêu chuẩn Đức. Tiêu chuẩn DIN được sử dụng rộng rãi trong nhiều lĩnh vực công nghiệp, bao gồm cơ khí, xây dựng, điện tử, viễn thông và kỹ thuật ô tô.

DIN được thành lập vào năm 1917, với mục tiêu xây dựng và ban hành các tiêu chuẩn kỹ thuật để đảm bảo chất lượng, an toàn và khả năng tương thích trong sản xuất và lắp ráp. Các tiêu chuẩn DIN không chỉ được áp dụng tại Đức mà còn được công nhận và sử dụng trong nhiều quốc gia khác, đặc biệt là các nước thuộc Liên minh châu Âu (EU) và trên toàn cầu. Các dòng mặt bích (flange) được sản xuất theo nhiều cấp áp lực khác nhau, như là DIN PN6, PN10, PN16,....

4. Tiêu chuẩn mặt bích DS

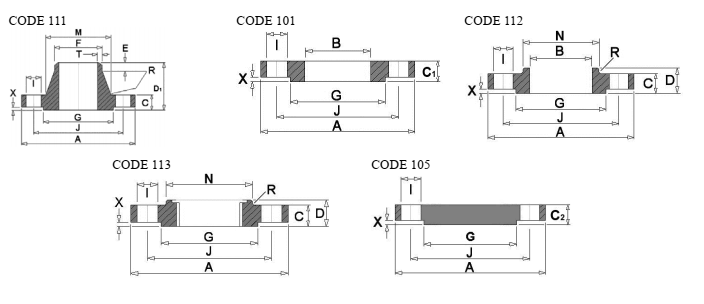

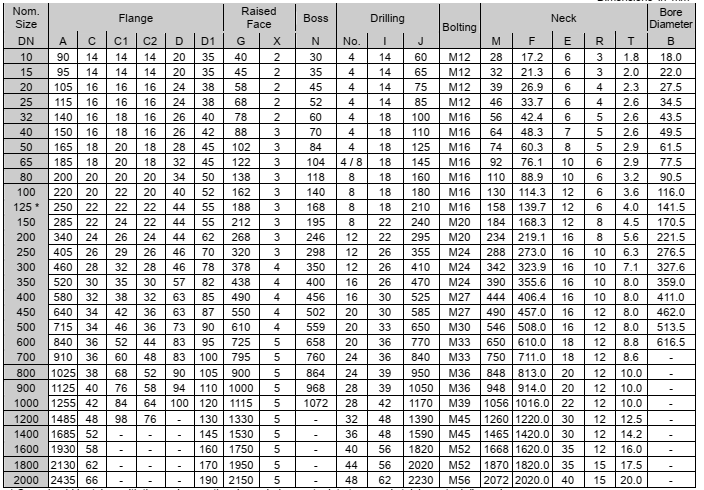

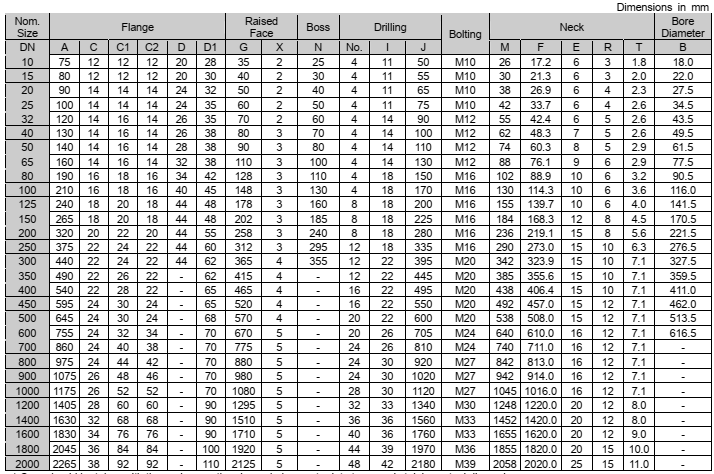

Tiêu chuẩn BS (British Standards) là bộ tiêu chuẩn kỹ thuật của Vương quốc Anh, được ban hành bởi Viện Tiêu chuẩn Anh (British Standards Institution – BSI). Tiêu chuẩn BS được thiết lập để đảm bảo các sản phẩm, quy trình và dịch vụ đáp ứng các yêu cầu về chất lượng, an toàn và tính nhất quán trong nhiều lĩnh vực công nghiệp như cơ khí, xây dựng, năng lượng, điện tử và viễn thông. Các dòng mặt bích (flange) được sản xuất theo nhiều cấp áp lực khác nhau, bao gồm: BS4054 PN2.5, PN6, PN10, PN16,...

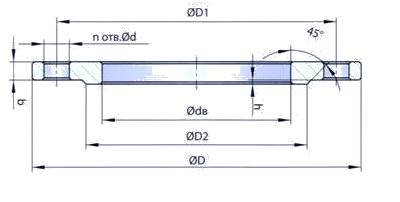

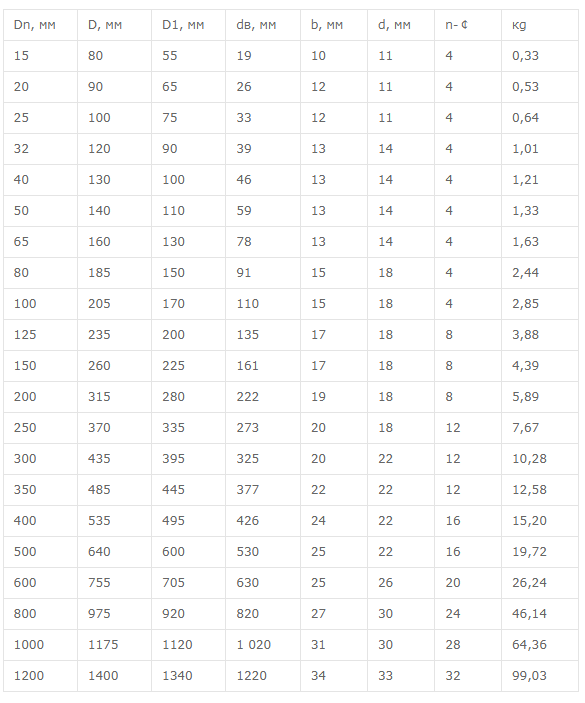

5. Tiêu chuẩn mặt bích GOST

Tiêu chuẩn GOST là bộ tiêu chuẩn kỹ thuật của Liên bang Nga và các quốc gia thuộc Cộng đồng các Quốc gia Độc lập (CIS). Tiêu chuẩn này được phát triển và ban hành bởi Ủy ban Tiêu chuẩn Quốc gia Nga (Rosstandart). Tiêu chuẩn GOST quy định các yêu cầu về kích thước, vật liệu, áp suất làm việc và phương pháp sản xuất cho nhiều loại sản phẩm công nghiệp, trong đó có mặt bích (flange). Tiêu chuẩn này hiện tại là tiêu chuẩn bắt buộc đối với các sản phẩm công nghiệp tại Nga và nhiều quốc gia khối CIS.
