Thanh từ - "Trái Tim" Của Công Nghệ Hàn Ống Cao Tần

@admin14 tháng 1, 2026

Trong ngành công nghiệp sản xuất ống thép, đặc biệt là các dòng ống hàn điện trở cao tần (ERW), thanh từ trở không chỉ đơn thuần là một linh kiện thay thế. Nó là yếu tố quyết định trực tiếp đến hiệu năng tiêu thụ điện, tốc độ dây chuyền và quan trọng nhất là độ bền của mối hàn.

Bài viết này sẽ cung cấp cái nhìn toàn diện từ cấu tạo, nguyên lý vận hành đến cách tối ưu hóa hiệu suất thanh từ trong sản xuất.

1. Cấu tạo và Đặc tính Kỹ thuật của Thanh từ

Thanh từ được cấu thành từ vật liệu Ferrite từ mềm, thường là hợp chất Manganese-Zinc (Mn-Zn). Đây là loại vật liệu có những đặc tính vật lý đặc biệt:

Độ từ thẩm cao: Khả năng dẫn truyền và tập trung các đường sức từ cực tốt.
Độ dẫn điện thấp: Giúp hạn chế tối đa dòng điện xoáy phát sinh bên trong lõi thanh từ, từ đó giảm thiểu tổn hao năng lượng dưới dạng nhiệt.
Điểm Curie cao: Giúp thanh từ duy trì được từ tính ở nhiệt độ vận hành cao mà không bị mất tác dụng.

2. Nguyên lý vận hành: Tại sao máy hàn ống cần thanh từ?

Trong quá trình hàn cao tần, dòng điện có xu hướng chạy theo đường có trở kháng thấp nhất. Nếu không có thanh từ, dòng điện cảm ứng sẽ chạy vòng quanh bề mặt bên trong của ống thép, gây lãng phí năng lượng cực lớn và không đủ nhiệt để làm nóng chảy mép hàn.

Cơ chế hoạt động:

Thanh từ được đặt bên trong ống, ngay dưới cuộn dây cảm ứng.
Nó làm tăng trở kháng của đường dẫn điện chạy quanh chu vi bên trong ống.
Kết quả là dòng điện bị "ép" phải tập trung vào hai mép ống tại vùng chữ "V".
Năng lượng tập trung giúp mép thép đạt đến trạng thái nóng chảy tức thì, tạo ra mối hàn kín khít khi đi qua các rulo ép.

3. Phân loại chi tiết các dòng Thanh từ hiện nay

Để đáp ứng các yêu cầu sản xuất khác nhau, thanh từ được chia thành nhiều dòng chuyên biệt:

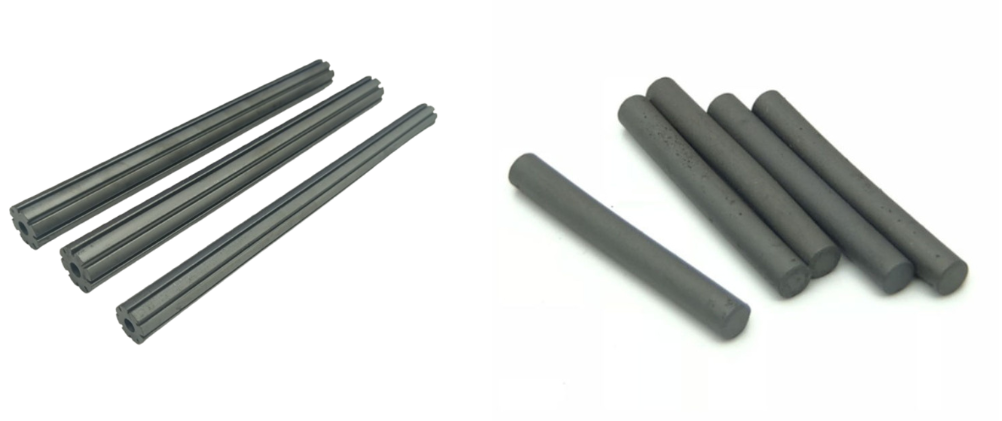

3.1. Thanh từ có rãnh

Đây là loại tiêu chuẩn công nghiệp. Các rãnh dọc giúp nước làm mát lưu thông dễ dàng xung quanh lõi, giúp hạ nhiệt nhanh. Phù hợp cho hầu hết các loại máy hàn công suất trung bình đến lớn.

3.2. Thanh từ rỗng

Sở hữu một lỗ thông suốt dọc tâm lõi. Nước làm mát không chỉ đi bên ngoài mà còn đi xuyên qua tâm, giúp bảo vệ thanh từ khỏi tình trạng nứt vỡ do giãn nở nhiệt không đều.

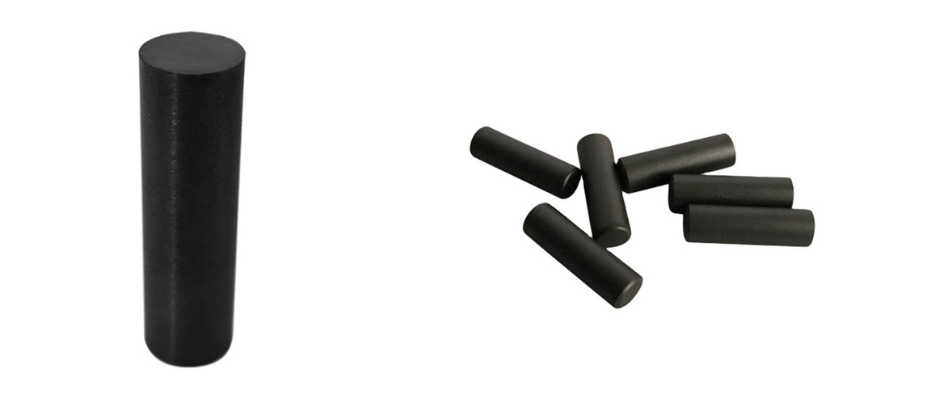

3.3. Thanh từ đặc

Cung cấp mật độ từ thông cao nhất trên một đơn vị diện tích. Thường dùng cho các dòng ống thép nhỏ, mỏng, nơi không gian lắp đặt bị hạn chế.

3.4. Hệ thống thanh từ hồi lưu

Sử dụng cho các dây chuyền sản xuất ống cao cấp yêu cầu lòng ống phải khô hoàn toàn ngay sau khi hàn (để tránh rỉ sét bên trong). Nước làm mát sẽ đi vào và quay ngược trở lại bên trong vỏ bọc, không tiếp xúc với mặt trong của ống.

3.5. Thanh từ có vỏ bọc bảo vệ

Lõi Ferrite rất giòn và dễ vỡ. Việc bọc thêm lớp vỏ Sợi thủy tinh hoặc Epoxy giúp bảo vệ lõi khỏi các va đập cơ học và sự mài mòn của bụi kim loại trong quá trình máy chạy tốc độ cao.

Tham khảo ngay các loại thanh từ có ở bên công ty chúng tôi!!

4. Hướng dẫn lựa chọn thanh từ phù hợp

Việc chọn sai kích thước hoặc loại thanh từ có thể làm giảm 20-30% hiệu suất máy hàn. Bạn cần lưu ý 3 yếu tố:

Đường kính: Thanh từ nên có đường kính lớn nhất có thể so với lòng ống (thường chiếm khoảng 60-80% diện tích mặt cắt ngang lòng ống) để tối ưu hóa từ trường, nhưng vẫn phải đảm bảo khoảng trống cho nước làm mát lưu thông.
Chiều dài: Thanh từ phải đủ dài để bao phủ toàn bộ vùng từ trường từ cuộn dây cảm ứng đến rulo ép (khoảng 1.5 đến 2 lần chiều dài cuộn dây cảm ứng).
Tần số máy hàn: Tần số càng cao thì yêu cầu về đặc tính vật liệu Ferrite càng khắt khe để tránh tổn hao lõi.

5. Các lưu ý quan trọng để kéo dài tuổi thọ linh kiện

Thanh từ là vật tư tiêu hao, nhưng bạn có thể kéo dài tuổi thọ của chúng bằng cách:

Chất lượng nước làm mát: Sử dụng nước sạch, không có cặn bẩn kim loại. Cặn bẩn bám vào rãnh thanh sẽ gây điểm nóng cục bộ làm nứt lõi.
Lưu lượng nước: Đảm bảo áp suất nước ổn định. Nếu nước ngừng chảy dù chỉ vài giây khi máy đang hàn, thanh từ sẽ bị "cháy" ngay lập tức do nhiệt độ vượt điểm Curie.
Vị trí lắp đặt: Thanh từ phải được đặt đồng tâm với ống và cố định chắc chắn, tránh rung lắc gây va chạm với thành ống.

6. Tại sao nên chọn mua thanh từ tại ANT Việt Nam?

Chúng tôi tự hào là đối tác tin cậy của hàng trăm nhà máy sản xuất ống thép với những cam kết vàng:

Chất lượng chuẩn quốc tế: Hàm lượng Ferrite tinh khiết, độ từ thẩm cao, chịu nhiệt tốt.
Đa dạng mẫu mã: Đầy đủ các quy cách từ 6mm đến 150mm, có sẵn các dòng Fluted, Hollow, Coated.
Tư vấn kỹ thuật chuyên sâu: Chúng tôi không chỉ bán sản phẩm, chúng tôi mang đến giải pháp tối ưu hóa dòng điện và tiết kiệm năng lượng cho doanh nghiệp của bạn.
Giao hàng thần tốc: Kho hàng luôn sẵn có, đáp ứng kịp thời tiến độ sản xuất, tránh tình trạng dừng máy chờ linh kiện.

Một than từ tốt không chỉ giúp mối hàn đẹp hơn mà còn là chìa khóa để tiết kiệm hàng tỷ đồng tiền điện mỗi năm cho nhà máy. Đừng để quy trình sản xuất của bạn bị gián đoạn bởi những linh kiện kém chất lượng.
