Hệ thống lọc chất lỏng trong đường ống của nhà máy.

Trong các nhà máy công nghiệp, việc duy trì chất lượng và hiệu suất của các quy trình sản xuất là yếu tố cực kỳ quan trọng. Một trong những yếu tố chính để đảm bảo hiệu quả vận hành của các thiết bị và quá trình sản xuất chính là Hệ thống lọc chất lỏng trong đường ống của nhà máy. Hệ thống này giúp loại bỏ các tạp chất, chất ô nhiễm hoặc vật liệu rắn có thể làm gián đoạn hoặc hư hỏng các thiết bị máy móc, đồng thời đảm bảo chất lượng sản phẩm cuối cùng.

Vai Trò Và Ý Nghĩa Của Hệ thống lọc chất lỏng trong đường ống của nhà máy

Trong môi trường công nghiệp, việc sử dụng chất lỏng mang theo các hạt bẩn hay tạp chất có thể gây ra nhiều vấn đề như:

• Hao Mòn Và Hỏng Hóc Máy Móc: Các hạt bụi, cặn bẩn nếu không được loại bỏ có thể làm hỏng các bộ phận chuyển động của máy móc, dẫn đến hỏng hóc và gián đoạn sản xuất.
• Giảm Chất Lượng Sản Phẩm: Trong các ngành như thực phẩm, dược phẩm hay chế biến hóa chất, chất lỏng bị nhiễm tạp chất có thể ảnh hưởng nghiêm trọng đến chất lượng sản phẩm cuối cùng.
• Tăng Chi Phí Bảo Dưỡng: Việc thay thế hoặc sửa chữa máy móc do hư hỏng từ tạp chất có thể làm tăng chi phí bảo trì và vận hành.

Vì vậy, hệ thống lọc chất lỏng là một phần không thể thiếu trong dây chuyền sản xuất, giúp duy trì hiệu suất hoạt động và bảo vệ đầu tư của doanh nghiệp.

Các Thành Phần Chính Của Hệ Thống Lọc

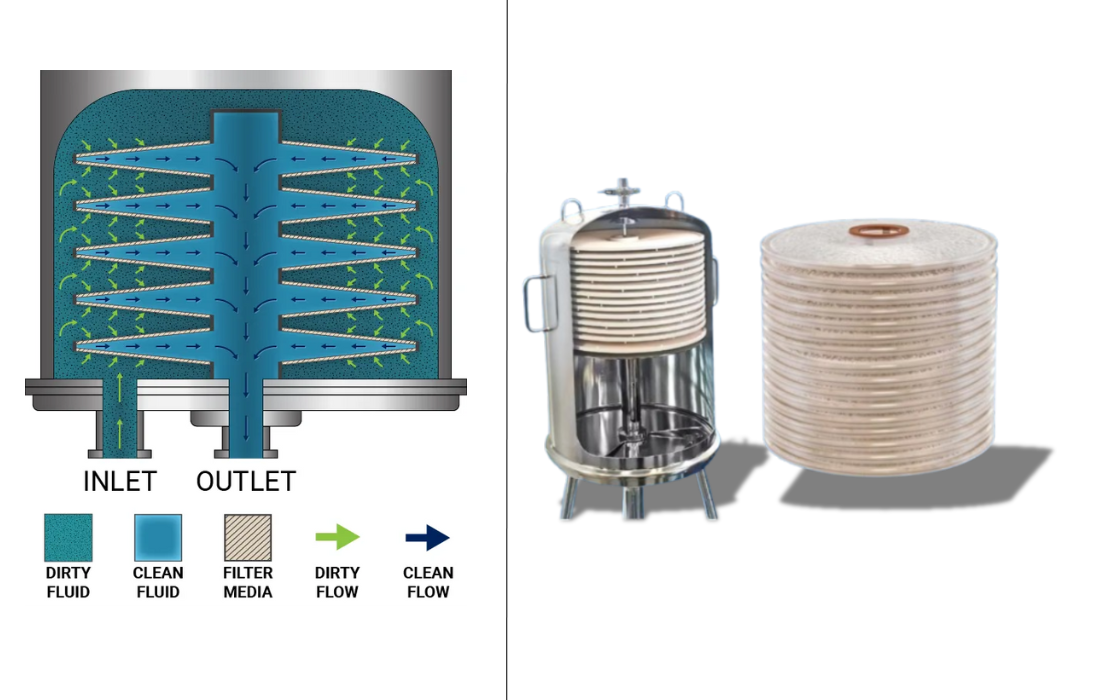

Vỏ Bộ Lọc

Vỏ bộ lọc là cấu trúc bên ngoài chứa đựng các phần tử lọc. Nó phải được thiết kế để chịu được áp suất và nhiệt độ của chất lỏng trong quá trình vận hành, đồng thời đảm bảo an toàn cho người vận hành.

Phần Tử Lọc và Môi Trường Lọc

Lõi của hệ thống lọc chính là phần tử lọc. Các loại phần tử lọc phổ biến bao gồm:

• Lõi lọc Cartridge: Được thiết kế để loại bỏ các hạt nhỏ với hiệu quả cao, phù hợp cho quá trình lọc tinh.

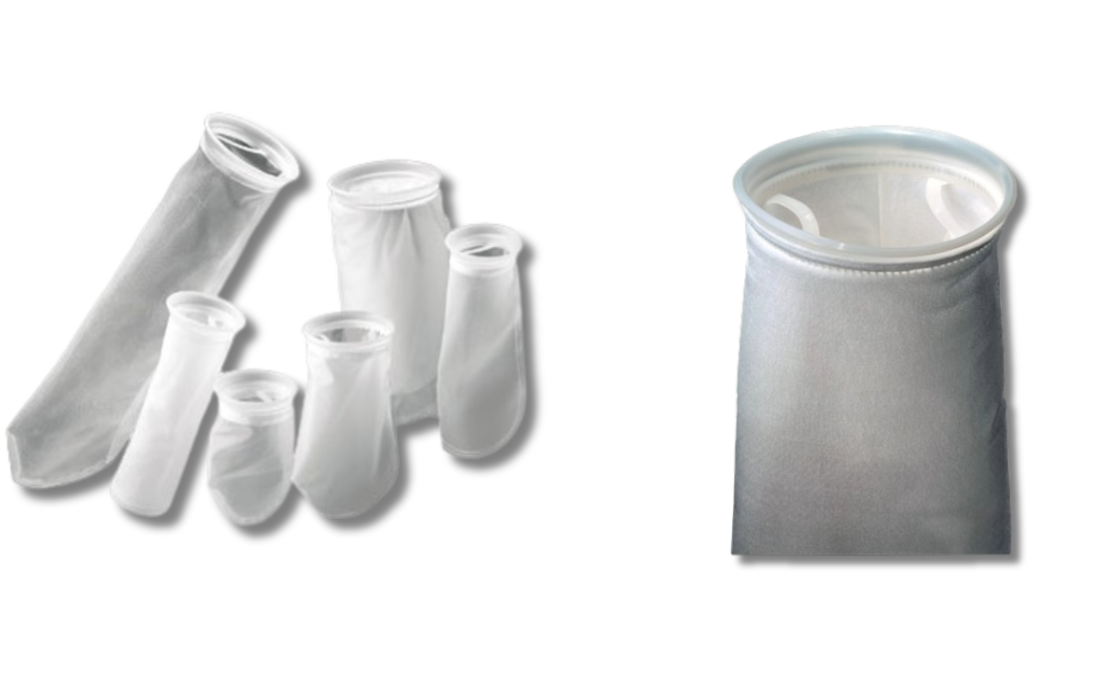

• Bộ túi lọc: Có khả năng xử lý lưu lượng lớn, thích hợp với việc lọc các hạt lớn hoặc tạp chất nặng.
• Màng Lọc: Sử dụng công nghệ màng để lọc siêu mịn, thường được áp dụng trong ngành dược phẩm hay thực phẩm.
• Lưới Lọc: Thường dùng để lọc các hạt lớn, bảo vệ các bộ phận khác của hệ thống.
• Bộ lọc bằng nam châm : Thường được sử dụng để loại bỏ các tạp chất có trong dòng chảy, loại bỏ các kim loại từ tính

Bơm Và Hệ Thống Phân Phối

Bơm chịu trách nhiệm đưa chất lỏng qua hệ thống lọc với áp suất và tốc độ phù hợp. Hệ thống phân phối đảm bảo chất lỏng được đưa đều qua các phần tử lọc, tối ưu hóa hiệu quả loại bỏ tạp chất.

Đồng Hồ Áp Suất Và Cảm Biến

Các thiết bị giám sát như đồng hồ áp suất và cảm biến giúp theo dõi áp lực trước và sau khi qua bộ lọc. Điều này không chỉ giúp phát hiện sớm tình trạng tắc nghẽn mà còn cảnh báo khi cần thay thế hoặc làm sạch phần tử lọc.

Van Xả Và Hệ Thống Tự Rửa Ngược

• Van Xả: Cho phép loại bỏ chất bẩn tích tụ trong quá trình vận hành, giúp giảm thiểu việc tắc nghẽn.
• Hệ Thống Tự Rửa Ngược: Đặc biệt hữu ích trong các dây chuyền sản xuất liên tục, giúp làm sạch phần tử lọc mà không cần dừng máy, duy trì hiệu suất và tiết kiệm thời gian bảo trì.

QUY TRÌNH LỌC CỦA HỆ THỐNG

Lọc trước (Lọc thô):

Lọc trước, hay còn gọi là lọc thô, là một bước quan trọng trong quy trình lọc chất lỏng trong các nhà máy. Mục đích chính của quá trình này là loại bỏ các tạp chất lớn có thể gây hư hỏng hoặc làm tắc nghẽn các thiết bị lọc phía sau. Những tạp chất này bao gồm mảnh vụn, rác thải, và các vật liệu có kích thước lớn. Nếu không có bước lọc thô, các vật liệu lớn này sẽ dễ dàng làm giảm hiệu quả của hệ thống lọc chính, đồng thời gây hỏng các bộ lọc tinh, làm cho chi phí bảo trì tăng cao và giảm tuổi thọ của hệ thống.

• Công dụng

Quá trình lọc thô có vai trò cực kỳ quan trọng trong việc bảo vệ các thiết bị lọc tinh ở các giai đoạn sau. Bằng cách loại bỏ các hạt lớn từ đầu, bước lọc này giúp duy trì hiệu quả hoạt động của các bộ lọc tinh, từ đó giảm thiểu tình trạng tắc nghẽn và làm giảm nguy cơ hỏng hóc. Nhờ vậy, chi phí bảo trì sẽ giảm đi, và tuổi thọ của toàn bộ hệ thống lọc được kéo dài, đồng thời cải thiện hiệu quả xử lý chất lỏng.

• Hệ thống lọc phổ biến:

Có nhiều phương pháp lọc thô khác nhau, tùy thuộc vào loại chất lỏng và yêu cầu cụ thể của từng nhà máy. Dưới đây là một số hệ thống lọc thô phổ biến:

• Bộ lọc lưới: Đây là một phương pháp đơn giản nhưng hiệu quả, sử dụng một lưới kim loại hoặc nhựa có các khe nhỏ để giữ lại các mảnh vụn lớn. Bộ lọc lưới thường được sử dụng trong các nhà máy có quy mô lớn, nơi khối lượng chất lỏng cần lọc rất lớn. Loại bộ lọc này giúp loại bỏ các tạp chất có kích thước lớn trước khi chất lỏng đi vào các bước lọc tinh hơn.
• Bộ tách xoáy: Hệ thống này sử dụng lực ly tâm để tách các chất rắn ra khỏi chất lỏng. Bộ tách xoáy rất hiệu quả trong việc loại bỏ các hạt nặng như cát, sỏi, hoặc các vật liệu lớn khác. Quá trình tách ly tâm giúp làm sạch chất lỏng nhanh chóng và giảm thiểu sự tác động của các chất rắn có thể gây hại cho các bộ lọc tinh sau này.

Lọc Chính

Lọc chính là bước đầu tiên trong quy trình lọc chất lỏng, với mục đích loại bỏ các tạp chất lớn, chẳng hạn như mảnh vụn, rác thải, hay các vật liệu có thể gây tắc nghẽn các thiết bị lọc sau này. Bước này giúp bảo vệ hệ thống lọc tinh, giảm thiểu sự cố và kéo dài tuổi thọ của thiết bị.

Hệ thống lọc phổ biến:

• Bộ lọc cát: Sử dụng lớp cát để loại bỏ các tạp chất lớn hơn. Đây là một phương pháp đơn giản và hiệu quả, thường được áp dụng trong hệ thống xử lý nước thải.
• Bộ lọc cartridge: Bộ lọc này chứa các vật liệu như sợi thủy tinh hoặc polyester để loại bỏ các hạt có kích thước từ 1 micron trở lên, được thay thế hoặc làm sạch định kỳ.
• Bộ lọc túi: Là một bộ lọc dùng vải hoặc vật liệu nhựa có khả năng giữ lại các tạp chất và bụi bẩn, thường được sử dụng trong các nhà máy sản xuất lớn, nơi cần lọc khối lượng chất lỏng lớn.

Lọc Thứ Cấp (Lọc Tinh)

Lọc tinh nhằm loại bỏ các hạt cực nhỏ và các tạp chất hòa tan mà bộ lọc chính không thể loại bỏ. Quá trình này giúp chất lỏng sạch hơn và phù hợp cho các ứng dụng yêu cầu độ tinh khiết cao, như trong ngành dược phẩm, thực phẩm, hay sản xuất vi điện tử.

Hệ thống lọc phổ biến:

• Bộ lọc than hoạt tính: Than hoạt tính có khả năng hấp thụ các hợp chất hữu cơ, mùi và một số kim loại nặng, giúp làm sạch nước hoặc các dung dịch có tạp chất hữu cơ.
• Bộ lọc micron: Có khả năng lọc các hạt nhỏ với kích thước chính xác từ vài micromet đến vài nanomet, được sử dụng trong các ngành công nghiệp đòi hỏi chất lượng cao như xử lý nước uống hay dược phẩm.

Lọc Màng (Lọc Chính Xác Cao)

Lọc màng là quá trình loại bỏ các hạt rất nhỏ hoặc các chất hòa tan có kích thước siêu nhỏ. Quá trình này rất cần thiết trong các ngành công nghiệp mà tạp chất có thể làm giảm chất lượng hoặc hiệu quả sản phẩm cuối cùng.

Hệ thống lọc phổ biến:

• Thẩm thấu ngược (RO): Một quá trình lọc màng hiệu quả có thể loại bỏ đến 99% các chất rắn hòa tan, vi khuẩn, virus, và khoáng chất, chỉ cho phép nước tinh khiết đi qua.
• Lọc siêu vi (UF): Sử dụng màng lọc để loại bỏ các hạt lớn hơn, từ 1 nanomet đến 100 nanomet, như protein và vi khuẩn.
• Lọc nano (NF): Công nghệ lọc mạnh mẽ hơn UF, loại bỏ các ion hòa tan, virus và các hạt cực kỳ nhỏ, thường được sử dụng trong các hệ thống xử lý nước cao cấp.

Xử Lý Hóa Học hoặc Vật Lý (Tùy Chọn)

Xử lý hóa học và vật lý giúp hỗ trợ quá trình lọc hoặc loại bỏ các tạp chất mà không thể loại bỏ bằng phương pháp lọc cơ học. Các phương pháp này có thể giúp làm sạch chất lỏng ở mức độ cao hơn, tách các chất ô nhiễm hóa học, khử mùi hoặc xử lý các kim loại nặng.

Hệ thống phổ biến:

• Chất flocculant (tạo bông): Các hóa chất được thêm vào để kết tụ các hạt nhỏ lại với nhau thành các bông lớn hơn, dễ dàng bị loại bỏ qua bộ lọc.
• Chất keo tụ: Giúp làm sạch các chất ô nhiễm hoặc kim loại nặng có trong nước thải.
• Ozone: Ozone có khả năng khử trùng mạnh mẽ, giúp tiêu diệt vi khuẩn, virus và các vi sinh vật có hại trong nước.

Lọc Sau (Tùy Chọn)

Lọc sau là bước cuối cùng để loại bỏ các chất ô nhiễm còn sót lại, đảm bảo chất lỏng hoàn toàn sạch trước khi được sử dụng trong các ứng dụng tiếp theo. Bước này rất quan trọng trong các ngành công nghiệp yêu cầu chất lượng chất lỏng cao.

Hệ thống phổ biến:

• Xử lý UV: Tia UV có thể tiêu diệt vi khuẩn và virus trong chất lỏng mà không cần sử dụng hóa chất.
• Xử lý ozone: Ozone giúp loại bỏ vi sinh vật, tạp chất hữu cơ và làm sạch chất lỏng trước khi sử dụng.

Hệ Thống Điều Khiển Tự Động

Hệ thống điều khiển tự động giúp giám sát và điều chỉnh quá trình lọc một cách tự động, từ đó tối ưu hóa hiệu quả và giảm thiểu sự can thiệp của con người. Các cảm biến sẽ theo dõi các yếu tố như áp suất, lưu lượng và độ sạch của chất lỏng, giúp phát hiện sự cố hoặc giảm tải trong hệ thống lọc.

Nguyên Lý Hoạt Động Và Các Loại Hệ Thống Lọc

a. Nguyên Lý Cơ Học

Các hệ thống lọc cơ học hoạt động dựa trên nguyên lý tạo ra rào cản vật lý để ngăn chặn các hạt bẩn. Khi chất lỏng chảy qua bộ lọc, các hạt lớn bị giữ lại trong khi chất lỏng sạch tiếp tục lưu thông.

b. Lọc Hóa Học Và Kết Hợp

Ngoài cơ chế lọc vật lý, một số hệ thống còn sử dụng các phản ứng hóa học để trung hòa hoặc kết tủa các chất gây ô nhiễm. Những hệ thống này thường được sử dụng trong xử lý nước hoặc xử lý các dung dịch có chứa các ion kim loại hòa tan.

c. Công Nghệ Màng Và Siêu Lọc

Các hệ thống sử dụng công nghệ màng lọc, đặc biệt là siêu lọc, có khả năng loại bỏ các hạt rất nhỏ, vi khuẩn và virus. Đây là lựa chọn ưu việt trong ngành dược phẩm và thực phẩm, nơi yêu cầu tiêu chuẩn an toàn nghiêm ngặt.

d. Hệ Thống Ly Tâm

Một số ứng dụng công nghiệp sử dụng lực ly tâm để tách các hạt bẩn ra khỏi chất lỏng. Hệ thống này đặc biệt hiệu quả khi xử lý các dung dịch có tạp chất nặng hoặc độ nhớt cao.

Yếu Tố Cần Xem Xét Khi Lựa Chọn Hệ Thống Lọc

Khi lựa chọn hệ thống lọc chất lỏng, các doanh nghiệp cần cân nhắc các yếu tố sau:

• Hiệu Suất Lọc: Xác định kích thước hạt cần loại bỏ và mức độ tinh khiết cần đạt được.
• Lưu Lượng Chất Lỏng: Đảm bảo hệ thống có khả năng xử lý khối lượng chất lỏng cần thiết trong từng thời điểm.
• Áp Suất Và Nhiệt Độ Hoạt Động: Hệ thống phải phù hợp với các điều kiện áp suất và nhiệt độ của quá trình sản xuất.
• Tải Lượng Tạp Chất: Xác định nồng độ và loại tạp chất để chọn loại bộ lọc phù hợp.
• Tính Chất Của Chất Lỏng: Một số chất lỏng có thể gây ăn mòn, do đó cần lựa chọn vật liệu lọc có khả năng chống chịu hóa học.
• Chi Phí Và Dễ Dàng Bảo Trì: Cân nhắc chi phí ban đầu cũng như chi phí bảo dưỡng định kỳ, đảm bảo hệ thống có thể vận hành liên tục mà không gây gián đoạn sản xuất.

Kết Luận

Hệ thống lọc chất lỏng trong đường ống nhà máy đóng vai trò sống còn trong việc bảo vệ máy móc, duy trì chất lượng sản phẩm và đáp ứng các tiêu chuẩn môi trường. Việc hiểu rõ cấu trúc, nguyên lý hoạt động cũng như các ứng dụng của hệ thống sẽ giúp doanh nghiệp lựa chọn được giải pháp phù hợp, tối ưu hóa quy trình sản xuất và giảm thiểu rủi ro do tạp chất gây ra.

Qua bài viết này, hy vọng rằng bạn đã có cái nhìn tổng quan và sâu sắc hơn về tầm quan trọng của hệ thống lọc chất lỏng trong các dây chuyền sản xuất hiện đại. Nếu cần thêm thông tin hay tư vấn cụ thể về cách triển khai hệ thống này, đừng ngần ngại liên hệ với các chuyên gia trong lĩnh vực.
