Cách thức hoạt động của bình lọc chất lỏng

Trong môi trường công nghiệp hiện đại, việc duy trì chất lượng dòng lưu chất và bảo vệ thiết bị khỏi cặn bẩn, tạp chất rắn là yếu tố sống còn. Một trong những giải pháp lọc chất lỏng được sử dụng phổ biến và hiệu quả cao hiện nay là bình lọc chất lỏng

Thiết bị này không chỉ giúp loại bỏ tạp chất một cách chính xác, mà còn hỗ trợ tối ưu chi phí vận hành, bảo trì – đặc biệt phù hợp với các hệ thống có yêu cầu cao về vệ sinh, độ sạch và hiệu suất lọc.

1. Bình lọc chất lỏng là gì?

Bình lọc chất lỏng (hay bag filter housing) là một loại bình lọc dùng túi lọc (bag filter) để loại bỏ tạp chất rắn ra khỏi dòng chất lỏng. Túi lọc được lắp bên trong vỏ bình làm bằng thép không gỉ (inox), có thể tháo rời để thay thế nhanh chóng. Thiết kế này phù hợp với quy trình lọc liên tục, lưu lượng lớn, và các ngành cần kiểm soát nghiêm ngặt chất lượng lưu chất.

2. Cấu tạo và nguyên lý hoạt động

Một bộ hoàn chỉnh thường gồm các bộ phận sau:

• Thân bình lọc (Housing Body): Làm từ inox 304 hoặc 316, chịu được ăn mòn, nhiệt độ và áp suất cao.
• Túi lọc (Filter Bag): Là bộ phận chính để giữ lại tạp chất. Có nhiều cấp độ lọc khác nhau (1–200 micron).
• Nắp đậy kín (Cover/Clamp Lid): Đảm bảo dòng chảy không rò rỉ.
• Gioăng (O-ring/Gasket): Ngăn rò rỉ giữa nắp và thân bình
• Đầu vào và đầu ra (Inlet/Outlet): Kết nối với đường ống hệ thống.
• Chân đế hoặc giá đỡ: Giúp cố định thiết bị trong hệ thống.

Nguyên lý hoạt động: Dòng chất lỏng đi vào từ đầu vào của bình, chảy qua túi lọc, tại đây tạp chất rắn bị giữ lại. Chất lỏng sạch tiếp tục đi ra theo đường đầu ra. Khi túi lọc đầy, người vận hành chỉ cần mở nắp và thay túi mới.

3. Ưu điểm của bình lọc chất lỏng

Bag Filter Housing được doanh nghiệp lựa chọn vì những lợi ích thiết thực:

• Hiệu quả lọc cao: Túi lọc có nhiều cấp độ lọc, từ lọc thô đến lọc tinh.
• Thay thế nhanh chóng: Không cần công cụ phức tạp, giảm thời gian dừng máy.
• Tối ưu chi phí vận hành: Túi lọc giá hợp lý, dễ dự trữ thay thế.
• Vận hành an toàn và sạch sẽ: Thiết kế kín, không rò rỉ, đáp ứng tiêu chuẩn vệ sinh công nghiệp.
• Chịu được nhiều loại hóa chất: Nhờ thân bình làm bằng inox 304/316.

 4. Cách thức hoạt động chi tiết của Bag Filter Housing

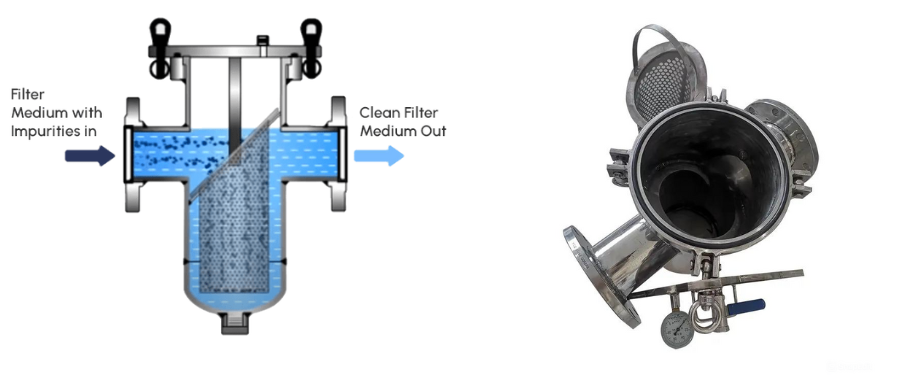

Quá trình lọc trong bình lọc diễn ra theo nguyên lý dòng chảy cưỡng bức qua túi lọc, với cấu trúc khép kín để đảm bảo an toàn và hiệu quả lọc tối đa.

Quy trình hoạt động cụ thể:

1. Dòng chất lỏng đầu vào (inlet) được dẫn vào từ phía bên hông hoặc phía trên của thân bình lọc (tùy theo thiết kế).
2. Chất lỏng được hướng xuống dưới túi lọc thông qua một bộ phận phân phối dòng, đảm bảo lưu lượng phân bổ đều.
3. Khi dòng chất lỏng chảy từ trong ra ngoài qua thành túi lọc, các hạt rắn, cặn bẩn hoặc tạp chất có kích thước lớn hơn cấp độ lọc sẽ bị giữ lại bên trong túi.
4. Phần chất lỏng sạch tiếp tục chảy ra ngoài qua cổng đầu ra (outlet), đi đến các thiết bị hạ nguồn như bơm, hệ thống phân phối, thiết bị xử lý hoặc dây chuyền sản xuất.
5. Khi túi lọc đã tích tụ đủ cặn, áp suất chênh lệch đầu vào – đầu ra (ΔP) sẽ tăng lên. Lúc này, hệ thống sẽ cảnh báo hoặc người vận hành có thể đo thủ công để quyết định thời điểm thay túi lọc.
6. Túi lọc cũ được tháo ra thông qua nắp trên của bình. Túi mới được thay vào trong vòng vài phút mà không cần tháo rời thiết bị hay ngắt toàn bộ hệ thống (nếu có van bypass hỗ trợ).


Điểm nổi bật trong cơ chế hoạt động:

• Hệ thống kín hoàn toàn: Không có rò rỉ chất lỏng, đảm bảo an toàn cho môi trường và người vận hành – đặc biệt quan trọng với hóa chất, dung môi.
• Lọc theo chiều từ trong ra ngoài túi: Giúp tạp chất được giữ gọn trong lòng túi, không phân tán lại vào dòng chảy.
• Thay thế túi lọc nhanh chóng, không cần dụng cụ đặc biệt: Tối ưu thời gian bảo trì và giảm thời gian dừng hệ thống.
• Tích hợp đồng hồ đo áp suất trước/sau bình lọc (nếu có): Hỗ trợ giám sát mức độ nghẽn và chủ động kế hoạch bảo trì.

5. Ứng dụng trong doanh nghiệp

Bag Filter Housing phù hợp với nhiều ngành công nghiệp yêu cầu chất lượng lọc cao, ví dụ:

• Thực phẩm và đồ uống: Lọc dầu ăn, nước ép, nước RO, syrup…
• Hóa chất: Lọc dung môi, acid nhẹ, hóa chất công nghiệp.
• Sơn, mực in, chất phủ: Lọc cặn trong sản phẩm cuối cùng.
• Xử lý nước: Lọc trước RO, UF, lọc nước tuần hoàn.
• Điện tử & dược phẩm: Yêu cầu vệ sinh, độ tinh khiết cao.


6. So sánh với các hệ thống lọc khác

Tiêu chí	Bag Filter Housing	Cartridge Filter Housing	Basket Strainer
Loại vật liệu lọc	Túi lọc (bag)	Lõi lọc (cartridge)	Giỏ lọc kim loại
Cấp độ lọc	1–200 micron	0.1–50 micron	100 micron trở lên
Tần suất thay thế	Trung bình	Thường xuyên hơn	Thấp hơn nhưng khó vệ sinh hơn
Ứng dụng	Lưu lượng vừa đến lớn, lọc thô-tinh	Lọc tinh, chính xác cao	Lọc cơ bản, tạp chất lớn
Chi phí thay thế linh kiện	Thấp	Trung bình đến cao	Thấp (nếu dùng lại giỏ)

7. Lưu ý khi lựa chọn sản phẩm

Để đảm bảo hiệu quả sử dụng, doanh nghiệp cần cân nhắc một số yếu tố khi lựa chọn:

• Chất liệu bình lọc: Inox 304 cho nước sạch, Inox 316 cho hóa chất hoặc môi trường ăn mòn.
• Cấp độ lọc: Chọn túi lọc theo yêu cầu kỹ thuật (1–200 micron).
• Dung tích và lưu lượng xử lý: Tùy thuộc quy mô hệ thống (từ 5m³/h đến 100m³/h).
• Cấu hình túi lọc: Loại đơn (single bag) hoặc đa túi (multi-bag) cho lưu lượng lớn.
• Áp suất và nhiệt độ làm việc: Đảm bảo thiết bị phù hợp với điều kiện vận hành thực tế.

8. Kết luận

Bình lọc chất lỏng là lựa chọn tối ưu cho các doanh nghiệp cần một giải pháp lọc chất lỏng hiệu quả, kinh tế và dễ bảo trì. Với thiết kế đơn giản, khả năng thay thế linh hoạt và khả năng xử lý lưu lượng lớn, thiết bị này đang ngày càng được ưa chuộng trong nhiều ngành công nghiệp có yêu cầu khắt khe về chất lượng và độ sạch của sản phẩm.

Việc đầu tư đúng loại bình lọc, đúng túi lọc và đúng công suất sẽ giúp doanh nghiệp:

• Giảm thiểu thời gian dừng máy
• Bảo vệ thiết bị hạ nguồn
• Nâng cao chất lượng sản phẩm
• Tối ưu hóa chi phí vận hành dài hạn
